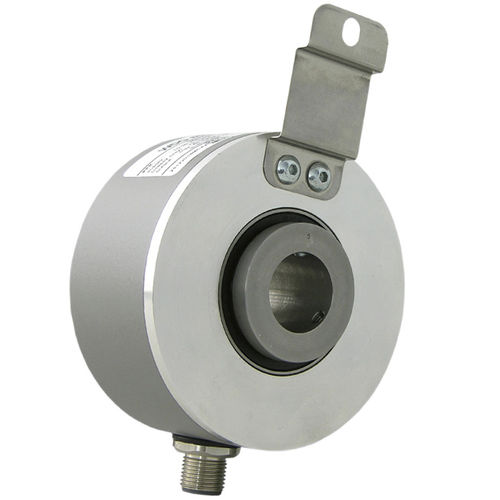

Thru-Bore Encoder инкрементный квадратурный, оптический,
Размер отверстия: Ø 10, 12, 14, 15, 16, 18, 20, 25, 27 мм, H8,
Степень защиты: IP65,
Форма сигнала: квадратная волна или синус/косинус.
Основные характеристики
- Надежный и экономичный энкодер
- Высокий класс защиты IP65
- Размер отверстия: от 10 мм до 27 мм
- Полная защита соединения с 10 В постоянного тока до 30 В постоянного тока
- С предупреждением о запасе хода
- Простой монтаж
Детали изделия
Фланец
полый вал (со сквозным отверстием)
Макс. количество импульсов на оборот PPR
Корпус
алюминий, порошковое покрытие
Макс. Допустимая нагрузка на вал в радиальном направлении: 200 N
Макс. Допустимая осевая нагрузка на вал: 100 Н
Ø 12 мм
Макс. Допустимая радиальная нагрузка на вал: 200 N
Макс. Допустимая осевая нагрузка на вал: 100 Н
Ø 14 мм
Макс. Допустимая радиальная нагрузка на вал: 200 N
Макс. Допустимая осевая нагрузка на вал: 100 Н
Ø 15 мм
Макс. Допустимая радиальная нагрузка на вал: 200 N
Макс. Допустимая осевая нагрузка на вал: 100 Н
Ø 16 мм
Макс. Допустимая радиальная нагрузка на вал: 200 N
Макс. Допустимая осевая нагрузка на вал: 100 Н
Ø 18 мм
Макс. Допустимая радиальная нагрузка на вал: 200 N
Макс. Допустимая осевая нагрузка на вал: 100 Н
Ø 20 мм
Макс. Допустимая радиальная нагрузка на вал: 200 N
Макс. Допустимая осевая нагрузка на вал: 100 Н
Ø 25 мм
Макс. Допустимая радиальная нагрузка на вал: 200 N
Макс. Допустимая осевая нагрузка на вал: 100 Н
---
