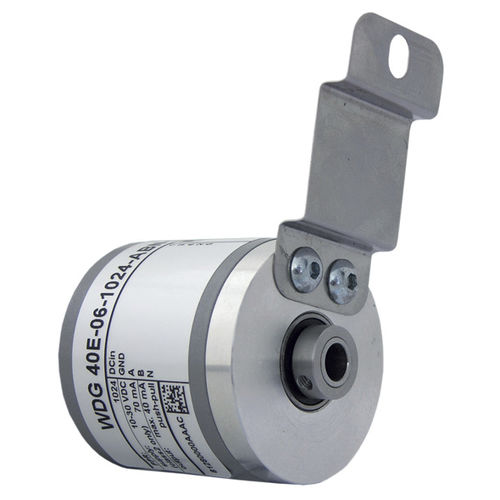

Инкрементальный датчик угла поворота WDG 40Eоптическийс несквозным полым валомгерметичный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- инкрементальный
- Технология
- оптический
- Механическая характеристика
- с несквозным полым валом, герметичный
- Материал
- из алюминия
- Уровень защиты
- прочный, IP67, IP65, IP40
- Разрешение инкрементального энкодера (импульсы/оборот)
2 500 unit
- Диаметр корпуса
40 mm
(1,57 in)- Диаметр оси
6 mm
(0,24 in)- Длина
15 mm
(0,591 in)- Скорость вращения
12 000 rpm
(75 398 rad.min-1)- Частота на выходе
200 kHz
- Температура процесса
МИН.: -20 °C
(-4 °F)МАКС.: 80 °C
(176 °F)
Описание
Полые отверстия (глухие) Энкодер инкрементный квадратурный, оптический,
Форма сигнала: квадратная волна.
Основные характеристики
- Надежный энкодер с полым отверстием (глухой) и малыми габаритами
- Полная защита соединения с 10 В постоянного тока до 30 В постоянного тока
- С предупреждением о запасе хода
Детали изделия
Фланец
полый вал (с глухой расточкой)
алюминий, порошковое покрытие
Глубина вставки мин.: 17 мм
Глубина вставки макс.: 20 мм
Макс. Допустимая радиальная нагрузка на вал: 100 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
Выходная цепь
TTL, RS422 совместимый, инв.
HTL
Источник питания
4,75 В постоянного тока до 5,5 В постоянного тока
Потребляемый ток: обычно 70 мА
10 В постоянного тока до 30 В постоянного тока
Потребление тока: обычно 70 мА
---
