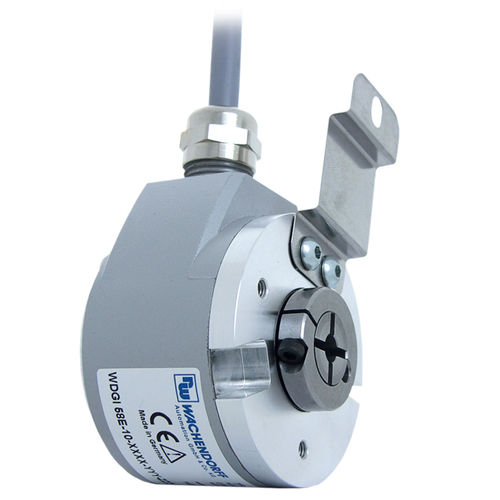

Полые отверстия (глухие) Энкодер инкрементный квадратурный, оптический,
Энкодер с полым отверстием (глухой): размер отверстия 15 мм
Степень защиты: IP67, вал герметизирован до IP65,
Форма сигнала: квадратная волна или синус/косинус.
Основные характеристики
- Надежный промышленный стандартный энкодер с торцевым полым валом
- Корпус литой алюминиевый, с особо экологичным порошковым покрытием
- Максимальная механическая и электрическая безопасность
- Высокая степень защиты IP67, герметичность вала IP65, высокая помехоустойчивость
- Полое отверстие (глухое)
- Полная защита соединения с 10 В постоянного тока до 30 В постоянного тока
Детали изделия
Фланец
полый вал (глухое отверстие)
литой алюминий, порошковое покрытие
Глубина вставки мин.: 17 мм
Глубина вставки макс.: 39 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 60 Н
Глубина вставки мин.: 17 мм
Глубина вставки макс.: 39 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 60 Н
Ø 10 мм
Длина вала: L: 35 мм
Глубина вставки мин.: 17 мм
Глубина вставки макс.: 39 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 60 Н
Ø 12 мм
Длина вала: L: 35 мм
Глубина вставки мин.: 17 мм
Глубина вставки макс.: 39 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 60 Н
---
