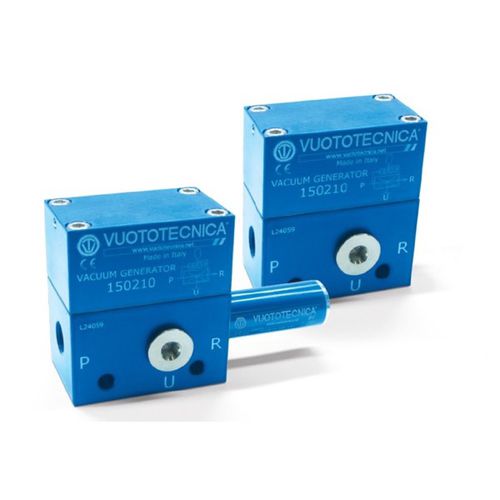

Одноуровневый эжектор с трубкой вентури 150210

компактный

Работа этого одноступенчатого вакуумного генератора основана на принципе Вентури. Когда генератор будет снабжаться сжатым воздухом в Р, вакуум будет создаваться на соединении U, а приточный воздух с всасываемым воздухом будет выгружен в R. Во время рабочего цикла будет обеспечено питание камеры внутри корпуса генератора и, когда подача прекратится в Р, накопленный в ней сжатый воздух будет выгружен через соединение U, что позволит быстро восстановить атмосферное давление использования. Если при использовании U, например, он подключен к вакуумному стакану, то при использовании этой эжекторной системы он отсоединится гораздо быстрее по сравнению с описанными ранее вакуумными генераторами. Оптимальное давление подачи воздуха обычно составляет 6 бар, но для генераторов с буквами LP в изделии достаточно давления ниже 4 бар, чтобы получить наилучшую производительность. Они полностью изготовлены из анодированного алюминия, с латунными или алюминиевыми эжекторами, в зависимости от изделий.
