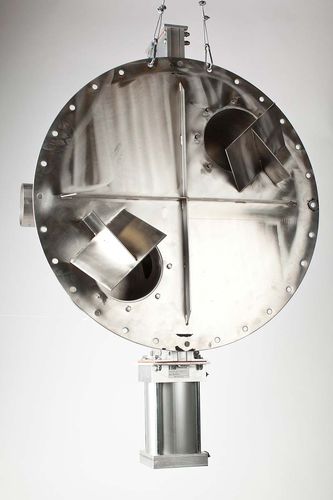

Секционный клапан сыпучих материалов DXX

для сухих сыпучих материалов

Vortex® Fill Pass Diverter™ представляет собой универсальное и надежное решение для заполнения одного или нескольких встроенных весовых бункеров при пневматической подаче материала через замкнутую систему. В конструкции дивертора Fill Pass Diverter используются впускные/выпускные трубы бункера для улучшения разделения воздуха и материала, что сокращает время заполнения и унос материала вниз по линии. Идеальное применение: Заполнение одного или нескольких резервуаров или весовых бункеров при пневматической транспортировке сухих сыпучих материалов по замкнутому контуру. Vortex® Fill Pass Diverters™ можно штабелировать, что позволяет объединить несколько конвейерных линий для направления к общему источнику. Ключевые особенности Система шиммирования для поточного обслуживания Раздвижной штабель дивертора обеспечивает лучшее разделение воздуха и материалов Дефлектор для направления потока материала и минимизации его уноса Обработанные полнопроходные отверстия для беспрепятственного потока материала и поддержания давления в конвейерной линии Пневмоцилиндр двойного действия обеспечивает мгновенную реакцию на команды управления, что позволяет точно дозировать материал в бункеры "Ножничное" действие снижает износ уплотнений и минимизирует срез материала Уплотнение закрытого отверстия (отверстий) обеспечивает надежное перекрытие подачи материала Положительное уплотнение материалов/пылезащитное уплотнение по всей закрытой линии (линиям) и в атмосферу Отсутствие мест защемления или открытых движущихся частей Тип транспортировки Пневматическая транспортировка разбавленных фаз. В зависимости от размера затвора может выдерживать давление до 15 psig | 1 barg | 0,1 MPa. Может использоваться в системах под давлением или в вакууме. Стандартные размеры 2 - 6 дюймов | 50 - 150 мм Возможны диаметры ID и OD. Также доступны размеры труб по графику. Входы и выходы Предлагаются круглые размеры. Общая высота 7 - 13 дюймов | 90 - 165 мм
