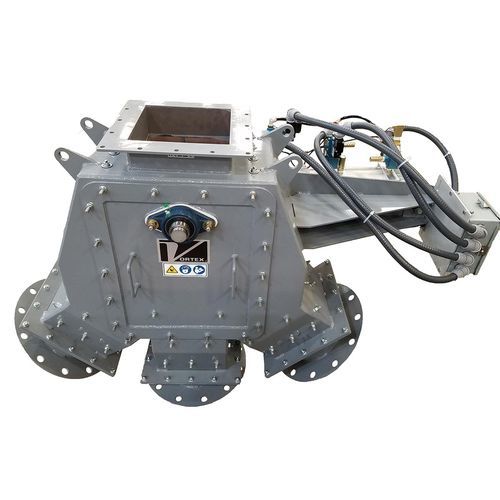

Vortex® Pivoting Chute Diverter™ - это возможности поточного обслуживания, прочные материалы конструкции, сокращение времени простоя, длительный срок службы и многие другие существенные преимущества по сравнению с заслоночными и ковшовыми диверторами.
Идеальное применение: Используется для отвода тяжелых и/или абразивных сухих сыпучих материалов из одного источника в два или три места назначения в системах с самотечной подачей.
Ключевые особенности
Может использоваться для разделения потока
Съемная панель доступа для контроля и технического обслуживания на линии
Входной желоб для лучшего направления потока материала через поворотный лоток
Беспрепятственные желоба для беспрепятственного перемещения материала
Заменяемые детали для продления срока службы
Сменная износостойкая и удерживающая планка защищает от абразивного износа и препятствует миграции материала в противоположный выходной желоб (желоба)
Отсутствие мест защемления или открытых точек перемещения для обеспечения безопасности
Отсутствие внутренних полостей для предотвращения заклинивания, застревания и порчи материала
Устойчивость к износу и истиранию
Тип транспортировки
Только гравитационный поток
Стандартные размеры
6 - 24 дюйма | 150 - 600 мм
Свяжитесь с нами для получения нестандартных размеров
Входы и выходы
Предлагаются квадратные и прямоугольные размеры. Возможны варианты круглых переходов
Общая высота
29 1/2 - 80 дюймов | 750 - 2 030 мм
Масса
425 - 3 600 фунтов | 195 - 1 635 кг
Варианты угла выхода
30° или 45° от центра
Свяжитесь с нами для получения нестандартных углов
Варианты фланцев
Стандартный фланец, ANSI #125/150, DIN PN10
Возможна поставка нестандартных фланцев
Температура материалов
До 400°F | 205°C
Конструкция корпуса/рамы
Углеродистая сталь
Варианты желобов
абразивостойкая сталь 400 BHN, карбид хрома
---
