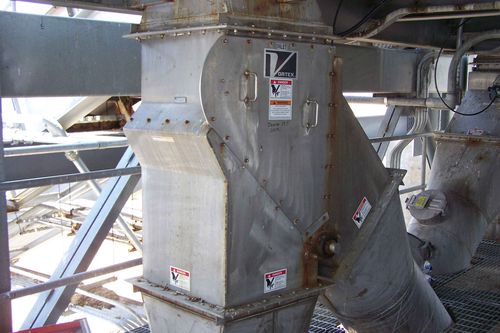

Vortex® Seal Tite Diverter™ обладает многими уникальными характеристиками и значительными преимуществами по сравнению с альтернативными заслоночными диверторами.
Идеальное применение: Гравитационные системы, в которых сухие сыпучие материалы должны отводиться от одного источника к трем пунктам назначения.
Ключевые особенности
Утопленные лопасти защищают лопасти и уплотнения от истирания
Съемная панель доступа для проверки и технического обслуживания на линии
Компенсирующие износ уплотнения вала под нагрузкой защищают вал (валы) ножа от износа и предотвращают утечку материала в противоположный желоб (желоба)
Легкая конструкция для простоты монтажа
Изготовлены из специальных металлов и полимеров для обеспечения долговечности в конкретных условиях эксплуатации
Беспрепятственные желоба для беспрепятственного перемещения материала
Отсутствие мест защемления или открытых точек перемещения для обеспечения безопасности
Отсутствие внутренних полостей для предотвращения заклинивания, застревания и порчи материала
Варианты углов наклона фланцев и выпускных желобов, позволяющие совмещать их с уже существующими площадками
Стандартные размеры
4 - 30 дюймов | 100 - 760 мм
Свяжитесь с нами для получения нестандартных размеров
Входы и выходы
Предлагаются квадратные и прямоугольные размеры. Возможны варианты круглых переходов
Общая высота
15 x 15 дюймов - 65 x 55 дюймов
385 x 385 мм - 1 640 x 1 370 мм
Масса
40 - 1 265 фунтов | 20 - 575 кг
Варианты угла наклона выходного желоба
30° или 45° от центра
Свяжитесь с нами для получения нестандартных углов
Варианты фланцев
Стандартный фланец, ANSI #125/150, DIN PN10
Возможна поставка нестандартных фланцев
Температура материала
180° F | 80° C для стандартного затвора, с модификациями, позволяющими использовать до 400° F | 205° C
Варианты корпуса/рамы
нержавеющая сталь 304 или 316L, углеродистая сталь
Варианты исполнения контактов по материалу
нержавеющая сталь 304 или 316L, углеродистая сталь
Варианты уплотнений лопаток
Нитриловая резина Buna-N, силиконовая резина, полиуретан, резина EPDM
---
