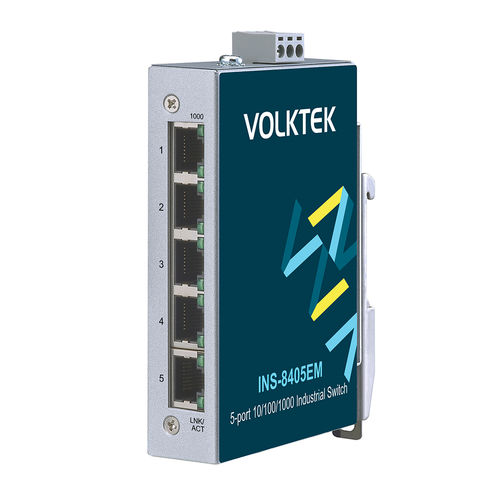

Неуправляемый коммутатор Ethernet INS-8405EM

5 портовGigabit EthernetProfiNet

Обзор
INS-8405EM — ненастраиваемый промышленный гигабитный Ethernet-коммутатор с пятью автосогласующимися портами RJ45 10/100/1000 Мбит/с для расширения Ethernet-сетей. Подключается к различным устройствам, включая управляемые коммутаторы и системы мониторинга. Встроенные механизмы оптимизации трафика и контроля производительности сети позволяют приоритизировать критически важные промышленные пакеты и обеспечивать стабильную передачу в сложных условиях.

Ключевые характеристики

• 5 x 10/100/1000 RJ45 downlink-портов для поддержки нескольких скоростей Ethernet
• Автосогласование и MDI/MDI-X для plug-and-play работы
• Flow Control и Storm Control для оптимизации производительности сети
• Промышленный QoS для EtherNet/IP, PROFINET и GOOSE; приоритет по порту и маркировка 802.1p
• Устойчивость к электромагнитным помехам и промышленным помехам
• Сертификация DNV Marine для морских применений
• Диапазон рабочих температур -40°C до 75°C и алюминиевый корпус IP40

Функции

• Прочный промышленный дизайн — промышленные компоненты, хорошая теплопроводность и алюминиевый корпус IP40. Защита от вибрации, EMI, ESD, скачков питания, перенапряжения, перегрузки по току и обратной полярности. Работоспособность в диапазоне -40°C до 75°C. Соответствие стандартам CE, FCC и RoHS.
• Быстрая установка с автосогласованием — работает сразу после подключения. Питание 12–48 VDC через 3-контактный клеммный блок. Порты 10/100/1000 Mbps поддерживают автоматический MDI/MDI-X. Узкий форм-фактор, монтаж на DIN-рейку TH35.
• Контроль трафика для сохранения пропускной способности — Flow и Storm Control предотвращают перегрузки, снижают потерю пакетов и поддерживают доступность устройства.
• VLAN passthrough для прозрачной пересылки — пропускает VLAN-метки без изменений, обеспечивая целостность эксплуатационных данных между устройствами.
• Приоритет для чувствительных ко времени данных — маркировка 802.1p и приоритет по порту (приоритет порта №1) гарантируют доставку приоритетного промышленного трафика при высокой загрузке.
• Приоритизация промышленных протоколов — iQoS приоритизирует EtherNet/IP, PROFINET и GOOSE для детерминированной доставки данных.
• Поддержка крупных сетей и мониторинга — фильтр LLDP снижает флаппинг устройств при работе с управляемыми коммутаторами, повышая точность мониторинга в больших сетях.

Информация для заказа (таблица)
Модель | Описание
INS-8405EM | Ненастраиваемый промышленный коммутатор 5 x 10/100/1000 RJ45, сертификат DNV Marine

Технические характеристики

• Стандарты: IEEE 802.3; 10BASE-T; IEEE 802.3u; 100BASE-TX; IEEE 802.3ab; 1000BASE-T; NWay Auto-negotiation; IEEE 802.3x Flow Control; IEEE 802.1p Class of Service.
• Интерфейс: Порты — 5 x 10/100/1000BASE-T (RJ45). Светодиоды — PWR, 1000, LNK/ACT.
• Питание: Входное напряжение — 12–48 VDC (номинально 24 VDC для морских приложений). Разъем — 3-контактный клеммный блок. Макс. потребляемая мощность — 3 W. Имеется защита от обратной полярности и перегрузки.
• Механика и окружающая среда: Корпус — алюминий (IP40). Крепление — DIN-рейка TH35. Рабочая температура — -40°C до 75°C. Температура хранения — -40°C до 85°C. Рабочая влажность — 5–95% RH (без конденсации). Вес — 183,4 г. Габариты (Ш×В×Г) — 23,6 × 109,2 × 73,8 мм.
