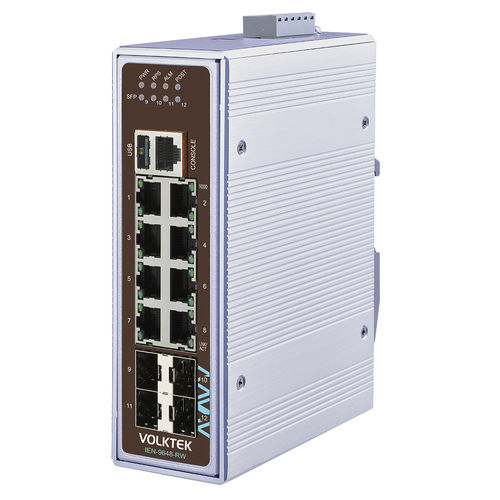

Управляемый коммутатор Ethernet IEN-9648-RW

12 портовGigabit EthernetProfiNet

Основные характеристики продукта 8 портов RJ45 10/100/1000 и 4 порта GbE SFP для передачи данных на большие расстояния к устройствам управления и гирляндной цепи 1 порт Console для интерфейса командной строки и порт USB для обновления прошивки, сохранения настроек конфигурации и загрузки файлов журнала Приоритетная передача данных для промышленных приложений с использованием пакетов EIP (EtherNet/IP), PROFINET и GOOSE Широкий диапазон входного питания (от 12 до 48 В постоянного тока) подходит для различных сред Утверждение для железнодорожного транспорта EN 50155, EN 50121-4, EN 61373 Сертификаты, стандарты связи для безопасной и надежной работы на железной дороге Рабочие температуры -40°C~75°C (-40°F~167°F) и алюминиевый корпус IP30 Обзор IEN-9648-RW - это высокопроизводительный 8-портовый 10/100/1000 RJ45 нисходящий канал и 4-портовый GbE SFP восходящий канал управляемый промышленный коммутатор, разработанный для удовлетворения температурных требований и условий окружающей среды железнодорожных приложений. Порты нисходящего канала подключаются к промышленным устройствам и контроллерам. Оптоволоконные порты обеспечивают бесшумную передачу данных Gigabit Ethernet для быстрого восстановления, надежной передачи данных на большие расстояния к другим коммутаторам или в центр управления. Консольный порт типа RJ45 позволяет устранять неполадки в сети, когда в ней возникают сбои. Порт USB, предназначенный для сохранения файлов конфигурации, системных журналов и обновления встроенного ПО, сокращает время простоя сети и эксплуатационные расходы. Коммутатор предлагает различные встроенные функции оптимизации трафика и производительности сети для определения приоритетов промышленных приложений, предотвращения потери данных во время связи и обеспечения стабильной передачи. В коммутатор встроена карта топологии, совместимая с устройствами сторонних производителей для мониторинга сети. Это устройство соответствует стандартам кибербезопасности, чтобы защитить сеть от уязвимостей и обезопасить ваши активы. Этот коммутатор построен из компонентов промышленного класса, заключенных в алюминиевый корпус с классом защиты IP30 и высокой теплопроводностью для защиты устройства от инструментов и опасностей. Для обеспечения надежности резервный источник питания и контакт реле тревоги на клеммной колодке гарантируют безостановочную работу и выдают предупреждения при пропадании питания. Разработанный с учетом вибрации, ударов, свободного падения и температур в диапазоне -40°C~75°C (-40°F~167°F), он подходит для таких мест, как туннели. Особенности Надежная электрическая и электромагнитная защита: Разработан для защиты от EMI (электромагнитных помех), ESD (электростатического разряда), скачков напряжения, перегрузки по напряжению, перегрузки по току и обратной полярности. Порты и IEEE 802.1Q VLAN: GARP (Generic Attribute Registration Protocol) и GVRP (Generic VLAN Registration Protocol) для сегментации больших сетей на более мелкие части и отдельные широковещательные домены. Автоматическое резервное копирование прошивки: Автоматическое резервное копирование прошивки во вторичную память и активация ее оттуда в случае потери первичной памяти. Система резервного питания: Для обеспечения непрерывного питания коммутатор спроектирован таким образом, чтобы одновременно подключаться к двум источникам питания и сигнализации через стандартный промышленный клеммный блок. Если один из источников питания перестанет работать, коммутатор начнет подавать питание на альтернативный источник питания, а сигнал тревоги оповестит технический персонал о случившемся. Эффективный мониторинг и управление сетью: Протоколы SNMP (Simple Network Management Protocol) и RMON (Remote Monitoring) для эффективного управления и мониторинга трафика. Эффективная приоритизация трафика: Эффективные механизмы QoS (Quality of Service) для назначения приоритетов, передачи выделенного трафика определенным приложениям и выделения соответствующей полосы пропускания для критически важных коммуникаций. Кольцо с резервированием для быстрого восстановления сети: Кольцо Xpress Ring для обнаружения и восстановления отказа канала связи за миллисекунды. Технические характеристики Стандарты: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.3ad (Link Aggregation), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (Class of Service), IEEE 802.1Q (VLAN Tagging), IEEE 802.1X (Port Authentication), IEEE 1588v2 (PTP) Интерфейс: 8 x 10/100/1000BASE-T (RJ45), 4 x GbE SFP-слота, 1 x RJ45 Console Port, 1 x USB Port DIP-переключатель: Первичное/резервное питание Настройка сигнализации падения напряжения Светодиодная панель: PWR, RPS, ALM, POST, 1000, LNK/ACT Питание: Входное напряжение: Первичные входы: 12В~48ВDC, Резервные входы: 12В~48В постоянного тока; Подключение: Клеммная колодка; Потребляемая мощность: Система: 18 Вт; Реле тревоги: Один релейный выход, 1 A @ 24V DC Механические характеристики и окружающая среда: Корпус: Алюминий (защита IP30); Монтаж: DIN-рейка; Рабочая температура: -40°C~75°C (-40°F~167°F); Температура хранения: -40°C~85°C (-40°F~185°F); Рабочая влажность: от 5 до 95% RH (без конденсации); Влажность при хранении: от 5 до 95% RH (без конденсации); Вес: 955 г (2,1 фунта); Габариты (ШхГхД): 50 x 161,5 x 119,9 мм (1,97 x 6,36 x 4,72 дюйма) Информация для заказа МодельОписаниеIEN-9648-RWУправляемый промышленный коммутатор 8 x 10/100/1000 RJ45 & 4 x GbE SFP, одобрен железной дорогой *Спецификации могут быть изменены без предварительного уведомления. Технические характеристики / спецификации Модель: IEN-9648-RW 8 портов 10/100/1000 RJ45 4 порта GbE SFP 1 порт консоли (RJ45) 1 порт USB Монтаж на DIN-рейку Алюминиевый корпус IP30 Рабочая температура: -40°C~75°C (-40°F~167°F) Температура хранения: -40°C~85°C (-40°F~185°F) Вход питания: 12В~48В постоянного тока (основной и резервный) Потребляемая мощность: 18 Вт Вес: 955 г (2,1 фунта) Габариты: 50 x 161,5 x 119,9 мм (1,97 x 6,36 x 4,72 дюйма) Сертификаты: EN 50155, EN 50121-4, EN 61373
