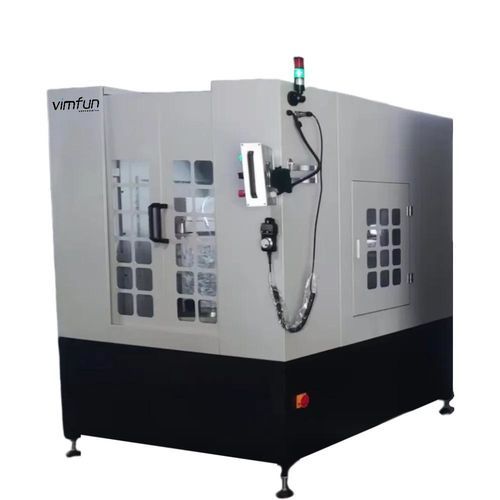

Станок для резки алмазной проволокой SH60-R

для монокристаллического кремниядля стекладля керамического материала

Обзор
SH60-R — это эндлесс (замкнутая петля) алмазная проволочная пила для горизонтальной резки кварца, оптического стекла, кремния и других твердых хрупких материалов. Комбинация сервоприводной YZ‑системы и непрерывно вращающегося рабочего стола обеспечивает равномерный контакт и стабильные, минимально повреждающие резы, пригодные для оптических и полупроводниковых применений.

Ключевые особенности

• Резка замкнутой алмазной проволокой — электролитически нанесенная алмазная проволочная петля для непрерывной высокоскоростной резки кварца, оптического стекла, кремния и технических керамик.
• Полностью программируемое движение YZ — установка толщины среза, подачи и скорости; сервоконтроль с точностью и повторяемостью ±0,01 мм.
• Вращающийся стол Ø600 мм — 360° непрерывного вращения для равномерного контакта проволоки с крупными и сложными заготовками.
• Сенсорный PLC и ручной пульт — промышленный HMI для настройки процесса, мониторинга и ручного управления.
• Интегрированное водяное охлаждение и циркуляция — закрытый бак и фильтрация для поддержания низкой температуры реза и чистоты поверхности.
• Автоматическая смазка — централизованная смазка движущихся узлов для снижения обслуживания.
• Система сбора масляного тумана — закрытая камера резки с улавливанием тумана для более чистой рабочей среды.

Применение

• Резка больших блоков кварца для оптических подложек, ИК‑окон и фотонных компонентов.
• Обработка технических керамик (Al2O3, AlN, Si3N4) для электроники и оптики.
• Резка оптических стекол (фильтры, лазерные окна).
• Предварительная обработка полупроводниковых материалов (кристаллы кремния и т. п.).

Принцип работы
SH60-R использует горизонтальную замкнутую алмазную проволочную петлю с поддержанием постоянного натяжения, сервоприводные оси YZ и непрерывно вращающийся стол для равномерного контакта проволоки с заготовкой. Системы охлаждения, фильтрации и смазки обеспечивают длительную высокоскоростную работу при сохранении качества поверхности и ресурса узлов.

Сравнение с другими методами резки

• Эндлесс алмазная проволочная пила — Низкие потери материала (kerf ~0,6–0,9 mm), подходит для очень крупных заготовок, высокая поверхность и точность.
• Мультипроволочная пила — Более тонкий kerf (0,1–0,3 mm) для пластин/ваферов, высокий черезпроизводственный потенциал при множественных тонких резах, но ограничение по максимальному диаметру.
• Алмазная ленточная пила — Больший kerf (>1,0 mm), применяется для грубой резки и предварительной сегментации крупных заготовок.
• Водоструйная резка — Подходит для фигурной резки и толстых секций, однако kerf больше и отделка хуже для оптических материалов.
• Лазерная резка — Высокая скорость для совместимых материалов; для кварца менее эффективна из‑за низкой ИК‑поглощаемости и тепловых эффектов.
• Станок с внутренним диаметром (ID) — Для малых стержней/дисков и тонких ваферов; ограничен малыми диаметрами.

Технические характеристики

• Диаметр рабочей плиты: Ø600 mm
• Макс. высота заготовки: 500 mm
• Ход по Y: 315 mm
• Ход по Z: 500 mm
• Длина алмазной проволоки: ~3500 mm
• Диапазон диаметров проволоки: 0,35–1,0 mm
• Макс. скорость проволоки: 84 m/s
• Мин. шаг подачи (Y/Z): 0,01 mm
• Повторяемость (Y/Z): ±0,01 mm
• Диапазон скоростей резки: 0–1000 mm/min (регулируется)
• Размеры направляющих колес: Ø250 mm / Ø180 mm
• Мощность двигателя: 0,75 kW (макс. 2800 об/мин)
• Питание: 220 V, 50 Hz, 3‑фазное
• Габариты машины (Д×Ш×В): 1646 × 1733 × 2010 mm
• Масса нетто: ~1300 kg
• Резка нерегулярных форм: Не поддерживается
