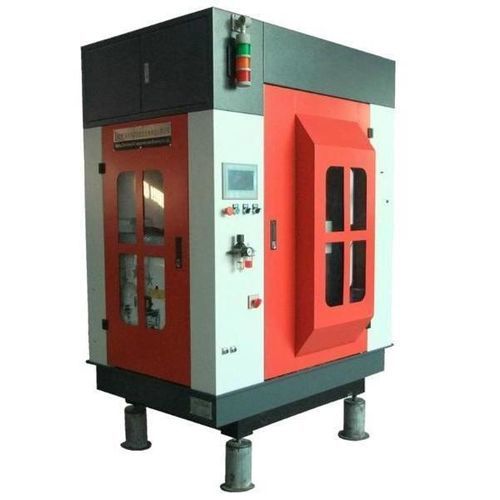

Станок для резки алмазной проволокой SGO 20

для монокристаллического кремниядля стекладля керамического материала

Обзор продукта
Эта однопроводная машина для резки внутренних профилей использует намотанную (на катушку) алмазную проволоку и может резать как внешние, так и внутренние контуры хрупких, непроводящих заготовок. Предназначена для высокоточной внутренней профильной резки в приложениях: полупроводники, керамика, оптика, обработка драгоценных камней.

Ключевые характеристики

• Полностью закрытая конструкция для безопасной работы.
• Высокая точность реза, подходит для военной, авиационной и высокотехнологичной промышленности.
• Горизонтальная структура с двойным приводом и компактным размещением.
• Коробчатая чугунная станина и стол для высокой жёсткости.
• Прецизионные линейные направляющие и шарико-винтовые пары для точного перемещения.
• Использует электроосаждённую (на катушку) алмазную проволоку — без суспензии, обеспечивает высокоскоростную резку.
• CNC‑управление с Siemens PLC и сенсорным экраном; программируется специализированным ПО для резки проволокой.
• Пневматическое управление натяжением, обнаружение обрыва проволоки и автоматическая остановка.

Технические характеристики оборудования для внутренней профильной резки
1 - Максимальная длина заготовки (mm) - 200
2 - Максимальная ширина заготовки (mm) - 200
3 - Максимальная высота заготовки (mm) - 200
4 - Ход стола по оси Y (mm) - 200
5 - Ход стола по оси Z (mm) - 200
6 - Максимальная скорость алмазной проволоки (m/s) - 10
7 - Минимальный шаг подачи Y (mm) - 0.01
8 - Минимальный шаг подачи Z (mm) - 0.01
9 - Повторяемость позиционирования Y (mm) - 0.03
10 - Повторяемость позиционирования Z (mm) - 0.03
11 - Общая потребляемая мощность (kW) - 2
12 - Питание - 220V 50Hz
13 - Габариты станка (mm) - 1300×1100×1900
14 - Вес станка (kg) - 1100

Дополнительные функции и механические детали

• Система подачи и намотки проволоки для поддержания натяжения; некоторые узлы поддерживают скорости подачи до ≈11 m/s.
• Защитные кожухи предотвращают загрязнение от обломков.
• Замена проволоки выполняется пользователем; поддерживается длинная намотанная проволока (ёмкость до ≈200 m).
• Конструкция минимизирует растрескивание/скалывание в хрупких материалах и обеспечивает более гладкую поверхность по сравнению с традиционными процессами.

Возможности резки и материалы

• Оптимизирована для хрупких и непроводящих материалов: кремний, сапфир, технические керамики, графит и оптическое стекло.
• Подходит для хрупких кристаллов, огнеупорных материалов, композиционных материалов и крупных драгоценных камней.
• Способна на распиловку/нарезку пластин и на внешнюю и внутреннюю контурную резку, включая протягивание проволоки через внутренние отверстия для создания внутренних профилей.

Управление и эксплуатация

• CNC‑система управления с Siemens PLC и сенсорным экраном для удобной эксплуатации.
• Программирование специализированным ПО для выполнения автоматизированных программ резки.
• Пневматическое управление натяжением обеспечивает стабильное натяжение проволоки и повторяемость реза.

Функции

• Распиловка и нарезка пластин: получение пластин или распил заготовок (диапазон толщин 0.3 mm — 200 mm).
• Резка внешних контуров: точное формование внешних геометрий.
• Резка внутренних контуров: протягивание проволоки через внутренние отверстия для обработки сложных внутренних форм.

Применение

• Оптоэлектроника: формовка синтетического сапфира и других кристаллов для LED, лазеров и оптики.
• Керамическая промышленность: резка промышленных керамик (cordierite, титанатные керамики, муллит, sialon, стеатит, Macor и др.).
• Научные исследования: точная резка кристаллов (например, кварца) для исследований и оптических приборов.
• Ювелирная и предметы роскоши: обработка крупных драгоценных камней и сапфирового стекла для дисплеев и часовых компонентов.
• Обработка специализированных материалов: резка метеоритных образцов и других специализированных материалов.

Преимущества

• Высокоточная резка с уменьшением растрескивания материала благодаря горизонтальной конструкции с двойным приводом и алмазной проволоке.
• Большая ёмкость хранения проволоки (поддержка длинных катушек до ≈200 m) для различных применений.
• Хорошая стабильность и жёсткость благодаря чугунной конструкции.
• Полностью закрытая и безопасная эксплуатация с автоматической остановкой при обрыве проволоки.

Примечания
Машина предназначена для лабораторных и промышленных применений, требующих высокого качества поверхности и точности. Эталонные параметры: уровень шума ≤ 80 dB; диапазон толщины резки 0.3–200 mm.

Технические данные

• Модель: SGO 20
• Макс. размер заготовки: 200 mm × 200 mm × 200 mm
• Ходы стола (Y / Z): 200 mm / 200 mm
• Мин. шаг подачи (Y / Z): 0.01 mm / 0.01 mm
• Повторяемость позиционирования (Y / Z): 0.03 mm / 0.03 mm
• Макс. скорость проволоки: 10 m/s
• Общая мощность: 2 kW
• Питание: 220V 50Hz
• Габариты машины: 1300 × 1100 × 1900 mm
• Вес машины: ~1100 kg
• Тип проволоки: электроосаждённая (на катушку) алмазная проволока; поддержка длинных катушек (~200 m)
• Диапазон толщины резки: 0.3 mm – 200 mm
• Типичные применения: кремний, сапфир, керамика, графит, оптическое стекло, драгоценные камни
• Безопасность: полностью закрытая, обнаружение обрыва проволоки и автоматическая остановка
• Управление: CNC с Siemens PLC и сенсорным экраном
