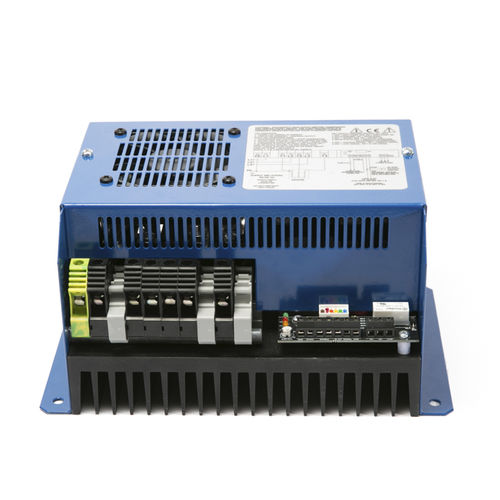

Контроллер мощности с тиристором PR3-SPM series

трехфазовый

Линейка тиристорных трубок PR3-E S/SP/SPM обеспечивает полное, бесшовное управление трехфазными резистивными нагрузками при помощи двух третей метода регулирования. Регулирование уровня мощности осуществляется либо сигналом постоянного тока, либо с помощью потенциометра 5kΩ вручную. В блоках управления выстрелами PR3-E используется технология коммутации с быстрым импульсом и нулевым напряжением для минимизации мерцания и устранения проблем с радиопомехами. Контроллеры также включают автоматический сброс температурного отключения, встроенные полупроводниковые предохранители и встроенный вход отключения/размыкания без напряжения для подключения внешнего теплового отключения. Диапазон включает в себя две номинальные мощности: 27 кВт и 36 кВт. Для каждой номинальной мощности доступны три варианта исполнения: S (стандартное исполнение - без предохранителей высокой частоты вращения (HS) и без внутреннего источника питания), SP (стандартный плюс - включая предохранители HS и внутренний источник питания) и SPM (стандартный мониторинг Plus) - включая предохранители HS, внутренний источник питания и контроль предохранителей SCR/HS). Все они имеют легкий доступ к клеммам сигналов и питания для простой установки. ПРИМЕНЕНЕНИЯ Подходит для 3-проводных, 3-фазных нагрузок с плавающей звездой или закрытых треугольниковых конфигураций. Сюда относится рынок систем отопления, вентиляции и кондиционирования воздуха (HVAC) для завес, а также печей, печей, сушилок и плит ФУНКЦИИ Отключение/ Включение входа Этот вход должен управляться беспотенциальным контактом. Когда контакт замкнут, устройство включено для подачи питания на нагрузку. При размыкании контакта отключается питание нагрузки. Если этот вход не используется, то для разблокировки устройства должна быть установлена проводная связь. Выход сигнального реле (3-полосные клеммы - контакты без напряжения, нормально разомкнутые (NO), нормально замкнутые (NC), общие (COM).
