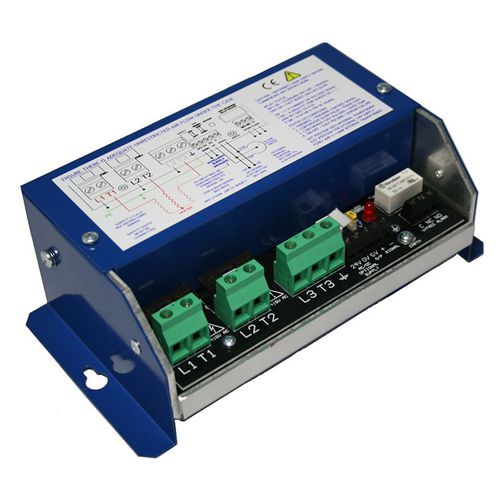

Контроллер мощности с тиристором PR3 series

с быстрым переходомтрехфазовый

Эта серия тиристорных трубок PR3 обеспечивает полное бесшовное управление трехфазными резистивными нагрузками с помощью двух третей методов управления. Управление сигналом осуществляется по сигналу постоянного тока или вручную с помощью потенциометра . В этих блоках управления вспышкой воспламенения используется технология быстрого переключения нулевого импульса, чтобы свести к минимуму мерцание и устранить проблемы с RFI, она также включает автоматический сброс температуры срабатывания, встроенные полупроводниковые предохранители и радиатор. Эта модель с естественным воздушным охлаждением и легким доступом к к клеммам сигнализации и питания для простой установки. ПРИМЕНЕНЕНИЯ Подходит для 3-проводных, 3-фазных нагрузок с плавающей звездой или закрытых треугольниковых конфигураций. Сюда входит рынок систем отопления, вентиляции и кондиционирования воздуха (HVAC) для завес, а также печей, печей, сушилок и плит. ФУНКЦИИ Функции сигнального реле (3-позиционное клемма - V/безопасная сигнализация "NO_NC_C") Схема сигнализации имеет контакты реле без напряжения и рассчитана на нагрузку до 2 А при 125 В переменного тока (RMS). Внутреннее питание реле осуществляется от трансформатора через два предохранителя 20 мм 1A. Они подключены к фазам L1 и L2, поэтому реле и светодиод могут замыкаться только при перегреве, неисправности датчика или обрыве фазы L3. Защита от перегрева Когда датчик обнаруживает температуру радиатора выше 90ºC, сигнальное реле изменяет состояние и светодиодный индикатор быстро мигает. Питание нагрузки будет отключено и не будет возвращаться, пока температура не опустится до 85ºC. Потеря датчика температуры Состояние светодиода меняется на ON/OFF (быстрая подача импульсов), если датчик неисправен
