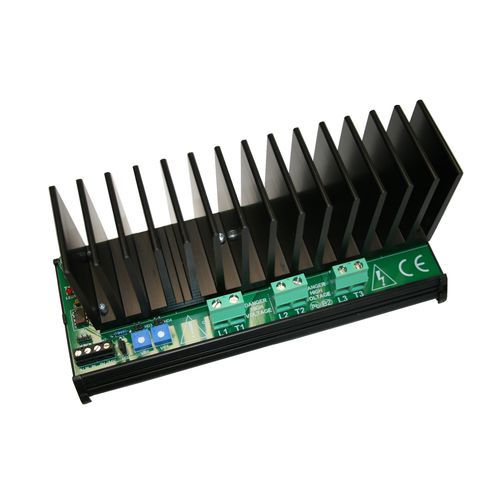

Контроллер мощности с тиристором PR3-DIN series

с быстрым переходомтрехфазовыйна DIN-рейке

Линейка тиристорных трубок PR3-DIN обеспечивает полное бесшовное управление трехфазными нагрузками электрообогрева с помощью контроллера BMS или аналогичного ему устройства. В этих контроллерах используется технология переключения с нулевого напряжения для минимизации проблем с RFI. Модель 12 кВт или 18 кВт доступна для стандартного источника переменного напряжения 415В с использованием двухтретей метода управления. Обе модели имеют те же функции, что и: - возможность установки на DIN-рейку; - управление сигналом постоянного тока; отключение температуры с автоматическим сбросом, выходом сигнализации и индикацией "OUTPUT-ON"; простой доступ к внутренним клеммам сигнала и питания; не требуется дополнительного радиатора для каждой номинальной мощности. ПРИМЕНЕНЕНИЯ Подходящими областями применения являются электрические нагревательные змеевики, нагревательные кабели и электрические печи. ФУНКЦИИ Время цикла и изменение масштаба сигнала Время цикла задано заранее. Входной сигнал постоянного тока от 0 до 10 В= 5 В соответствует нагрузке, находящейся при 50% ON, и также при нагрузке 2,5 В нагрузка будет 25% ON. Таким образом, входной сигнал 10 В равен 100%, т.е. полностью включен. ВНИМАНИЕ: Настройка времени цикла и масштабирования сигнала возможна с помощью HD3, HD4, VR1 и VR2, но обычно не требуется. Неправильная настройка этих элементов управления может привести к перегрузке, выходу из строя и необратимому повреждению устройств серии PR3-DIN. НЕ ПЫТАЙТЕСЬ ОТРЕГУЛИРОВАТЬ ЭТИ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ БЕЗ ОБРАЩЕНИЯ К ПОСТАВЩИКУ/ИЗГОТОВИТЕЛЮ. Ручное управление Серия PR3-DIN поставляется с предустановленной настройкой на автоматическое положение "A". Входной сигнал можно переопределить вручную, установив перемычку HD2 в положение "M".
