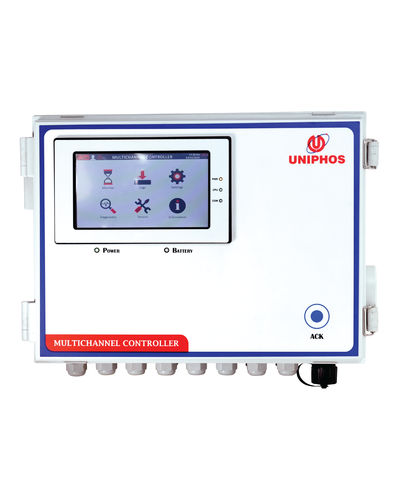

Многоканальный контроллер газа 500 HA (16)

автоматическийдля нефтеперерабатывающего заводадля нефтехимической промышленности

Обзор
Uniphos-500HA(16) — мультиканальный газовый контроллер для безопасной зоны, допускающий подключение 8 или 16 газовых передатчиков KwikSense. Принимает промышленные аналоговые входы 4–20 mA и отображает данные каналов на 7" TFT сенсорном HMI. Каждый канал настраивается по диапазону, разрешению, порогам сигнализации и тегам. Устройство предоставляет четыре общих безпотенциальных релейных контакта для сбоев и сигналов тревоги. Встроенный логгер данных позволяет экспортировать историю через USB в формате .csv.

Применение

• Нефтеперерабатывающие заводы
• Нефтехимические предприятия
• Фармацевтические заводы
• Энергетическая промышленность
• Морская индустрия
• Химические заводы

Особенности

• 7" TFT сенсорный HMI дисплей
• Четыре общих реле для всех каналов (Fault, Alarm 1, Alarm 2, Alarm 3)
• Совместимость с промышленными входами 4–20 mA
• USB Host с возможностью экспорта данных в .csv
• MODBUS RTU Slave по RS-485 (2-жильный)

Технические характеристики

• Дисплей: 7" TFT, сенсорный HMI
• Количество каналов: 8 / 16
• Прокрутка экрана: Авто / Ручная
• Поддержка удалённой панели: Да*
• Входной сигнал: Промышленный аналоговый вход 4–20 mA
• Выходной сигнал: MODBUS RTU Slave по RS-485, 2-жильный
• Реле: 4 безпотенциальных реле для всех каналов (Fault, Alarm 1, Alarm 2, Alarm 3)
• Логирование данных: USB Host с опцией экспорта .csv
• Питание (вход): 110–240 V AC, 50/60 Hz
• Питание (выход): 24 VDC (только для передатчиков)
• Рабочая температура: 0 до 55 °C
• Давление: Окружающая среда ± 10%
• Корпус: Поликарбонат
• Вес: Примерно 6 кг
• Габариты: L = 400 mm, W = 132 mm, D = 300 mm

Примечания

• Поддержка удалённой панели и варианты кабельной разводки — см. документацию продукта.
• Формат экспорта: .csv (USB Host).
