Газопередающее устройство двуокиси углерода 501 DT KwikSense Pro

моноксида углеродадиоксида серыдля кислорода

Обзор продукта

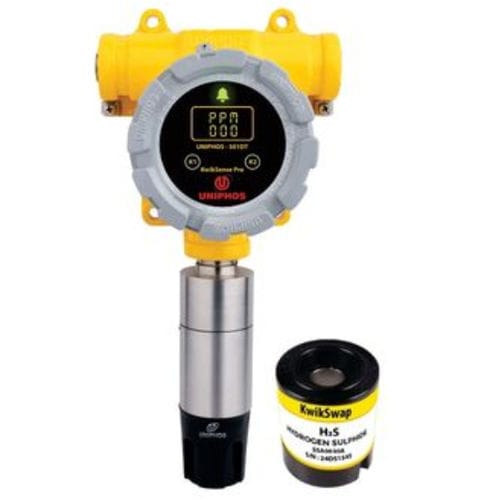

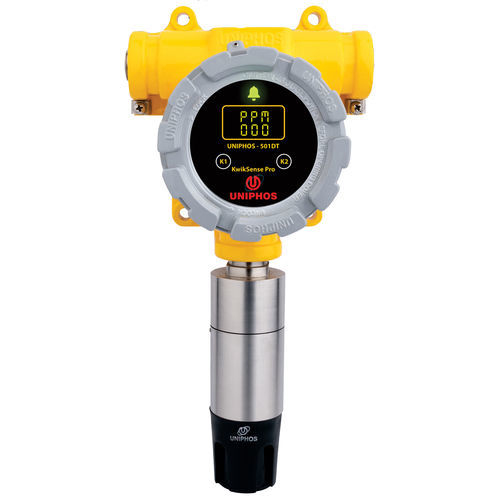

Умный цифровой газовый передатчик Uniphos 501 DT KwikSense Pro — универсальный промышленный передатчик для обнаружения токсичных, кислородных и горючих газов. В сочетании с KwikSense Smart Sensors устройство поддерживает несколько технологий датчиков и обеспечивает быструю замену датчиков без инструментов. Транспортируемые предкалиброванные датчики и бесконтактная калибровка магнитной палочкой сокращают простой и обеспечивают безопасную работу в опасных зонах. Передатчик обеспечивает цифровой выход RS-485 MODBUS-RTU, аналоговый выход 4-20 mA и опциональный протокол HART. Сертифицирован по стандартам ATEX, IECEx и SIL2.

Применения

• Нефтегазовые и нефтеперерабатывающие объекты
• Нефтехимическое и химическое производство
• Фармацевтическое производство
• Морская и офшорная отрасль
• Производство удобрений
• Атомные объекты
• Металлургические заводы

Особенности

• Универсальный передатчик, поддерживающий несколько технологий датчиков (EC, PELL, NDIR, PID, SS, MPS).
• Аналоговые и цифровые выходы: 4-20 mA и MODBUS по RS-485; HART — опция.
• Предкалиброванные KwikSense Smart Sensors для быстрой замены.
• Бесконтактная калибровка магнитной палочкой — не требуется открывать корпус.
• Сертификации безопасности: ATEX, IECEx, SIL2 (а также CE при применимости).
• Три настраиваемых безпотенциальных релейных контакта для локального управления/сигнализации.
• Широкий диапазон рабочих температур (зависит от датчика): -40 до +65 °C.
• Яркий OLED-дисплей 8 x 2 для четкого отображения показаний и статуса.

Список газов (таблица)
Ацетилен | 099C | SSA0099C | 0 – 100% LEL | 1% LEL | Pellister
Аммиак | 082A | SSA0082A | 0 – 100 ppm | 1 ppm | EC
Аммиак | 082B | SSA0082B | 0 – 1000 ppm | 1 ppm | EC
Бром* | 061A | SS00061A | 0 – 20 ppm | 0,1 ppm | EC
Бутанол | 099D | SSA0099D | 0 – 100% LEL | 1% LEL | Pellister
Диоксид углерода | 025A | SSA0025A | 0 – 5% v/v | 0,01% v/v | NDIR
Диоксид углерода | 025B | SSA0025B | 0 – 100% v/v | 1% v/v | NDIR
Дисульфид углерода | 021A | SSA0021A | 0 – 50 ppm | 0,1 ppm | PID
Окись углерода | 020A | SSA0020A | 0 – 1000 ppm | 1 ppm | EC
Хлор | 060A | SSA0060A | 0 – 20 ppm | 0,1 ppm | EC
Хлор | 060B | SSA0060B | 0 – 10 ppm | 0,1 ppm | EC
ETO** | 083A | SSA0083A | 0 – 20 ppm | 0,1 ppm | EC
ETO** | 083B | SSA0083B | 0 – 100 ppm | 1 ppm | EC
Формальдегид | 098A | SS00098A | 0 – 10 ppm | 0,1 ppm | EC
HC (метан) | 099A | SSA0099A | 0 – 100% LEL | 1% LEL | Pellister
HC (метан) | 099G | SSA0099G | 500 – 10000 ppm | 10 ppm | Твердотельный
Водород (IIC) | 090C | SSA0090C | 0 – 100% LEL | 1% LEL | Pellister
Водород (IIC) | 090A | SSA0090A | 0 – 1000 ppm | 1 ppm | EC
Водород (IIC) | 090B | SSA0090B | 0 – 100% LEL | 1% LEL | EC
Углеводороды | 099H | SSA0099H | 50 – 1000 ppm | 1 ppm | Твердотельный
Хлористый водород* | 070A | SS00070A | 0 – 20 ppm | 0,1 ppm | EC
Циановодород | 075A | SSA0075A | 0 – 100 ppm | 1 ppm | EC
Фтористоводородная кислота* | 072A | SS00072A | 0 – 10 ppm | 0,1 ppm | EC
Сероводород | 030A | SSA0030A | 0 – 100 ppm | 1 ppm | EC
Сероводород | 030B | SSA0030B | 0 – 20 ppm | 1 ppm | EC
СЖН (LPG) | 099B | SSA0099B | 0 – 100% LEL | 1% LEL | Pellister
Метан | 099E | SSA0099E | 0 – 100% LEL | 1% LEL | NDIR
Метан | 099F | SSA0099F | 0 – 100% v/v | 1% v/v | NDIR
Меркаптан* | 035A | SS00035A | 0 – 20 ppm | 0,1 ppm | EC
Метанол** | XXA | – | 0 – 100 ppm | 1 ppm | EC
Диоксид азота | 081A | SS00081A | 0 – 20 ppm | 0,1 ppm | EC
Кислород | 010A | SSA0010A | 0 – 25% v/v | 0,1% v/v | EC
Озон* | 015A | SS00015A | 0 – 1 ppm | 0,01 ppm | EC
PCl3* | 071A | SS00071A | 0 – 10 ppm | 1 ppm | EC
Фосген* | 055A | SS00055A | 0 – 1 ppm | 0,01 ppm | EC
Фосфин | 050A | SS00050A | 0 – 10 ppm | 0,01 ppm | EC
POCl3* | 073A | SS00073A | 0 – 20 ppm | 1 ppm | EC
Пропан | 099J | SSA0099J | 0 – 100% LEL | 1% LEL | Pellister
Пропан | 099I | SSA0099I | 0 – 100% LEL | 1% LEL | NDIR
Диоксид серы | 040A | SSA0040A | 0 – 20 ppm | 0,1 ppm | EC
Винилхлорид (VCM)* | 022A | SSA0022A | 0 – 100 ppm | 1 ppm | EC
ЛОС (VOC) | 100A | SSA0100A | 0 – 1000 ppm | 1 ppm | PID
ЛОС (VOC) | 100B | SSA0100B | 0 – 40 ppm | 0,1 ppm | PID
ЛОС (Бензол) | 100C | SSA0100C | 0 – 20 ppm | 0,1 ppm | PID

Условные обозначения
EC: Электрохимический • Pellister: Pellister • NDIR: Нерассеивающий инфракрасный • PID: Фото-ионизационное обнаружение

Примечания
* Обратитесь на завод для получения дополнительной информации
** Выборочные датчики доступны; свяжитесь с поставщиком для деталей

Загрузки

• Брошюра KwikSense Pro (PDF)

Технические характеристики

• Технологии датчиков: EC / PELL / NDIR / PID / SS / MPS
• Напряжение питания: 18–30 VDC
• Тип системы: прибор на базе микроконтроллера (бесконтактная калибровка)
• Дисплей: OLED 8 x 2
• Тип отбора проб: диффузия
• Датчик: сменный Smart Sensor (опции с предкалибровкой)
• Индикаторы: трицветный LED
• Сигнализация: два настраиваемых пользователем уровня
• Выход: 4-20 mA / MODBUS по RS-485 / HART по 4-20 mA (опция)
• Реле: 3 безпотенциальных контакта
• Сопротивление нагрузки: 600 Ω (макс.)
• Потребление: < 3 W
• Корпус: взрывозащищенный – литой алюминиевый сплав / SS-316
• Степень защиты: IP66
• Габариты (мм) прибл.: 155 x 145 x 100 (без кабельных вводов и заглушки)
• Конфигурация проводки: 3/4 жилы
• Интерфейс: калибровка и настройка через бесконтактную магнитную палочку
• Температура эксплуатации: -40 до +65 °C (зависит от датчика)
• Рабочее давление: окружающее + 10%
• Рабочая влажность: 0-95% RH (длительное воздействие экстремальной влажности может ухудшить характеристики датчика)
• Кабельные вводы: ½” NPT (M20) – 2 ввода / ¾” NPT (M25) – 2 ввода
• Сертификаты: ATEX, IECEx, SIL2, CE, HART
• Вес: прибл. 2,3 кг
