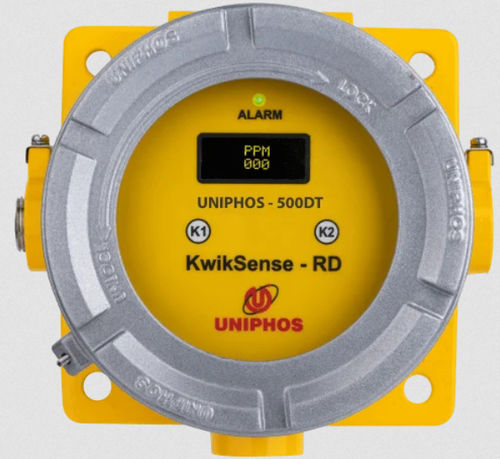

Дистанционное табло KwikSense RD

ОСДцифровоепромышленное

Обзор
Uniphos KwikSense RD дублирует дисплей передатчика на удалённую площадку, позволяя просматривать данные и выполнять локальное управление, когда доступ к основному передатчику затруднён. Может работать как контроллер и/или как мост между детектором и контроллером.
Имеет выходы RS-485 MODBUS-RTU и 4-20 mA для подключения контроллеров и детекторов. Все настройки настраиваются при помощи прилагаемой неинвазивной магнитной палочки. Устройство сертифицировано согласно международным стандартам: ATEX, IECEx, SIL2, InMetro и др.

Применение

• Нефтегазовые объекты
• Нефтехимические предприятия
• Химическая промышленность
• Фармацевтическое производство
• Морская и оффшорная промышленность
• Заводы по производству удобрений
• Атомные объекты
• Металлургические и сталелитейные предприятия

Особенности

• Удалённый дисплей и возможность детектирования
• Аналоговый выход 4-20 mA с цифровой связью MODBUS по RS-485
• Температурный класс T4: -20 °C до +85 °C
• Три безпотенциальных релейных контакта
• Конфигурация через неинвазивную магнитную палочку
• Международные сертификаты: ATEX, IECEx, SIL2, InMetro (и др.)

Технические характеристики

• Вход датчика: индустриальный стандарт 4-20 mA (модуль датчика не применяется)
• Напряжение питания: 18–30 V DC
• Тип системы: устройство на базе микроконтроллера с неинвазивной калибровкой
• Дисплей: OLED 8 x 2
• Индикаторы: трицветный LED
• Аварии: два настраиваемых пользователем сигнала
• Выходы: RS-485 MODBUS / токовый выход 4-20 mA
• Реле: 3 безпотенциальных контакта
• Нагрузка: макс. 600 Ω
• Потребление: < 3 W
• Корпус: взрывозащищённый, литой алюминиевый сплав или SS-316
• Степень защиты: IP66
• Размеры: Ø ≈ 250 мм; высота ≈ 170 мм
• Монтаж/проводка: конфигурация 3/4 проводов
• Интерфейс: калибровка/конфигурация через неинвазивную магнитную палочку; опционально беспроводной интерфейс
• Температура эксплуатации: -20 до 60 °C
• Рабочее давление: окружающее +10 %
• Влажность: 0–95 %RH (без конденсации)
• Кабельные вводы: ½” NPT (2) и 3/4” (1)
• Сертификаты: ATEX, IECEx, SIL2, InMetro (а также PESO, CMFRI, MED как указано)
• Вес: алюминий ≈ 2,5 кг; SS-316 ≈ 5,2 кг
