Газопередающее устройство двуокиси углерода Kwiksense

моноксида углеродадиоксида серыдля кислорода

Обзор продукта

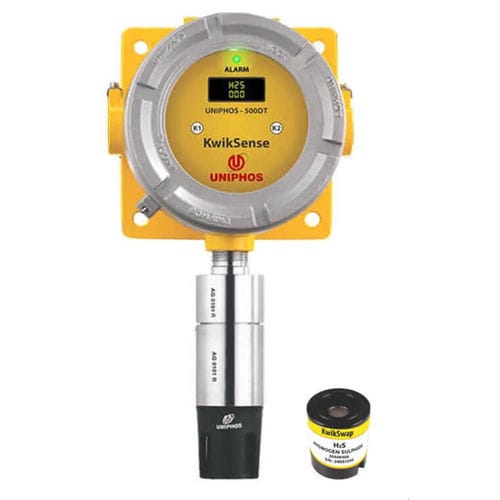

Uniphos KwikSense Smart Digital Gas Transmitter — универсальный полевой цифровой передатчик газа для обнаружения и непрерывного контроля широкого спектра токсичных и горючих газов в промышленных процессах. Поддерживает Uniphos Smart Gas Sensors с предкалиброванными сменными сенсорными модулями и обеспечивает переносимую калибровку для быстрой замены датчиков. Ненавязчивая калибровка и настройка выполняются магнитной палочкой, что минимизирует простой. Передатчик обеспечивает стандартный 4-20 mA аналоговый выход и цифровую связь RS-485 MODBUS-RTU; протокол HART доступен опционально. Имеет международные сертификаты, включая ATEX, IECEx, MED и SIL2.

Применения

• Нефтегазовые и нефтеперерабатывающие объекты
• Нефтехимическая и химическая промышленность
• Морская и судовая газовая детекция
• Производство удобрений
• Ядерные и энергетические установки
• Металлургические и сталелитейные заводы

Особенности

• Универсальный полевой передатчик, поддерживающий несколько технологий датчиков
• Промышленный 4-20 mA выход и связь RS-485 MODBUS-RTU
• Предварительно откалиброванные сменные Smart-датчики (EC, Pellistor, NDIR, PID, Solid State)
• Переносимая калибровка для быстрой замены датчиков
• Ненавязчивая калибровка и настройка через магнитную палочку
• Три настраиваемых потенциал-независимых релейных контакта
• Температурный класс T4 (-40°C до +85°C)
• Яркий OLED-дисплей для локальных показаний
• Сертификаты: ATEX, IECEx, SIL2, InMetro, MED

Список газов (выбранные столбцы: Название газа | Код | Код заказа | Диапазон | Разрешение | Технология датчика)
Название газа | Код | Код заказа | Диапазон | Разрешение | Технология датчика
Acetylene | 099C | SSA0099C | 0 – 100% LEL | 1% LEL | Pellistor
Ammonia | 082A | SSA0082A | 0 – 100 ppm | 1 ppm | EC
Ammonia | 082B | SSA0082B | 0 – 1000 ppm | 1 ppm | EC
Bromine* | 061A | SS00061A | 0 – 20 ppm | 0.1 ppm | EC
Butanol | 099D | SSA0099D | 0 – 100% LEL | 1% LEL | Pellistor
Carbon Dioxide | 025A | SSA0025A | 0 – 5% v/v | 0.01% v/v | NDIR
Carbon Dioxide | 025B | SSA0025B | 0 – 100% v/v | 1% v/v | NDIR
Carbon disulphide | 021A | SSA0021A | 0 – 50 ppm | 0.1 ppm | PID
Carbon Monoxide | 020A | SSA0020A | 0 – 1000 ppm | 1 ppm | EC
Chlorine | 060A | SSA0060A | 0 – 20 ppm | 0.1 ppm | EC
Chlorine | 060B | SSA0060B | 0 – 10 ppm | 0.1 ppm | EC
ETO** | 083A | SSA0083A | 0 – 20 ppm | 0.1 ppm | EC
ETO** | 083B | SSA0083B | 0 – 100 ppm | 1 ppm | EC
Formaldehyde | 098A | SS00098A | 0 – 10 ppm | 0.1 ppm | EC
HC (Methane) | 099A | SSA0099A | 0 – 100% LEL | 1% LEL | Pellistor
HC (Methane) | 099G | SSA0099G | 500 – 10000 ppm | 10 ppm | Solid State
Hydrogen (IIC) | 090C | SSA0090C | 0 – 100% LEL | 1% LEL | Pellistor
Hydrogen (IIC) | 090A | SSA0090A | 0 – 1000 ppm | 1 ppm | EC
Hydrogen (IIC) | 090B | SSA0090B | 0 – 100% LEL | 1% LEL | EC
Hydro Carbon | 099H | SSA0099H | 50 – 1000 ppm | 1 ppm | Solid State
Hydrogen Chloride* | 070A | SS00070A | 0 – 20 ppm | 0.1 ppm | EC
Hydrogen Cyanide | 075A | SSA0075A | 0 – 100 ppm | 1 ppm | EC
Hydrogen Fluoride* | 072A | SS00072A | 0 – 10 ppm | 0.1 ppm | EC
Hydrogen Sulphide | 030A | SSA0030A | 0 – 100 ppm | 1 ppm | EC
Hydrogen Sulphide | 030B | SSA0030B | 0 – 20 ppm | 1 ppm | EC
LPG | 099B | SSA0099B | 0 – 100% LEL | 1% LEL | Pellistor
Methane | 099E | SSA0099E | 0 – 100% LEL | 1% LEL | NDIR
Methane | 099F | SSA0099F | 0 – 100% v/v | 1% v/v | NDIR
Mercaptan* | 035A | SS00035A | 0 – 20 ppm | 0.1 ppm | EC
Methanol** | XXA | – | 0 – 100 ppm | 1 ppm | EC
Nitrogen Dioxide | 081A | SS00081A | 0 – 20 ppm | 0.1 ppm | EC
Oxygen | 010A | SSA0010A | 0 – 25% v/v | 0.1% v/v | EC
Ozone* | 015A | SS00015A | 0 – 1 ppm | 0.01 ppm | EC
PCl3* | 071A | SS00071A | 0 – 10 ppm | 1 ppm | EC
Phosgene* | 055A | SS00055A | 0 – 1 ppm | 0.01 ppm | EC
Phosphine | 050A | SS00050A | 0 – 10 ppm | 0.01 ppm | EC
POCl3* | 073A | SS00073A | 0 – 20 ppm | 1 ppm | EC
Propane | 099J | SSA0099J | 0 – 100% LEL | 1% LEL | Pellistor
Propane | 099I | SSA0099I | 0 – 100% LEL | 1% LEL | NDIR
Sulphur Dioxide | 040A | SSA0040A | 0 – 20 ppm | 0.1 ppm | EC
Vinyl Chloride (VCM)* | 022A | SSA0022A | 0 – 100 ppm | 1 ppm | EC
VOC | 100A | SSA0100A | 0 – 1000 ppm | 1 ppm | PID
VOC | 100B | SSA0100B | 0 – 40 ppm | 0.1 ppm | PID
VOC (Benzene) | 100C | SSA0100C | 0 – 20 ppm | 0.1 ppm | PID

Легенда
EC: Электрохимический • Pellistor: Pellistor • NDIR: Нерассеивающий инфракрасный • PID: Фото ионизационное обнаружение

Технические характеристики

• Технологии датчиков: EC / PEL / NDIR / PID / SS
• Рабочее напряжение: 18 V до 30 VDC
• Тип системы: Прибор на базе µController (ненавязчивая калибровка)
• Дисплей: OLED 8 x 2
• Тип отбора: Диффузия
• Датчик: Сменный Smart-датчик (предварительно откалиброван)
• Светодиоды: Трехцветный LED
• Аварии: Две настраиваемые пользователем тревоги
• Выход: RS-485 MODBUS / 4-20 mA
• Реле: 3 потенциал-независимых контакта (настраиваемых)
• Нагрузка (макс): 600 Ω
• Потребление: < 3 W
• Корпус: Взрывозащищенный – литой алюминиевый сплав / SS-316
• Степень защиты: IP66
• Габариты: Ø ~150 мм; Высота 110 мм
• Схема проводки: 3/4 провода
• Интерфейс: Калибровка & настройка через ненавязчивую магнитную палочку
• Температурный класс: T4 (-40°C до +85°C)
• Рабочая температура: -40°C до 65°C
• Рабочее давление: Ambient + 10%
• Рабочая влажность: 0-95% RH (без конденсации)
• Кабельные вводы: 1/2” NPT (2 ввода)
• Сертификации: ATEX / IECEx / PESO / CMFRI / SIL / MED / InMetro
• Вес: Литой алюминий: ≈ 2.5 kg; SS 316: ≈ 5.2 kg
