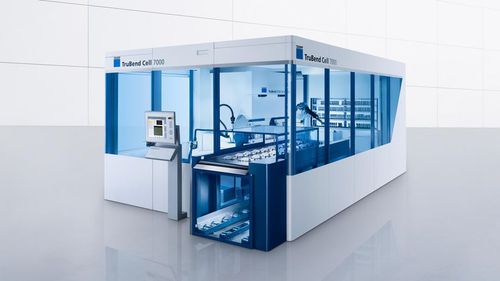

Гидравлический листогибочный пресс TruBend Cell 7000

ЧПУс высокой скоростьюроботизированный

Обзор
Автоматизированное решение для непрерывного высокоскоростного производства мелких деталей. TruBend Cell 7000 сочетает компактную компоновку и интегрированные модули автоматизации для автономной гибки компонентов размером до 500 x 380 мм с высоким пропускным способностью.

Ключевые преимущества

• Разработана для непрерывной работы 24/7 на высокой скорости.
• Повышенная производительность за счёт динамической концепции привода и точных задних упоров.
• Специализация на мелких деталях: эффективная обработка до 500 x 380 мм.
• Автоматизированный поток деталей: конвейерная система с гибкими вариантами укладки и подачей на паллету.
• Точные углы с первой детали: автоматическое измерение и корректировка ACB.
• Автоматическая смена инструмента: ToolMaster Bend для установки инструментов без замены захвата.

Компоненты и опции

• BendMaster: автоматизированная обработка и выполнение гибки мелких деталей.
• ToolMaster Bend: автоматическая загрузка инструментов с распознаванием по ID‑чипу.
• LoadMaster Bend: параллельная подача заготовок с встроенным датчиком листа для точной передачи на BendMaster.
• Раздельный зажим инструмента: оптимизирует использование захватов и сокращает перевхватывание.
• Поворотный захват и консоль смены захватов с площадкой очистки инструментов для автоматического обмена и обслуживания.
• Конвейерная система: укладка готовых деталей в ящики или подача на паллетный конвейер.
• ACB и ACB Wireless: автоматическое измерение углов и беспроводная связь между инструментом и управлением для точных результатов на коротких полках и отражающих поверхностях.
• TruTops Bend: программная поддержка с расчётом потерь при гибке, подбором инструмента и расчётом последовательностей для качества с первой детали.
• Инструменты с ID‑чипом и сенсорные инструменты для автоматического обнаружения и измерений в процессе.

Технические данные (пример: TruBend Cell 7036)
Сила прессования: 217 kN
Длина гиба: 2 x 500 mm
Ширина между колоннами: 1530 mm
Полезная монтажная высота: 300 mm
Глубина горла: 515 mm
Рабочая скорость: до 50 mm/s
Макс. размер детали (BendMaster): 500 x 380 mm
Макс. вес детали (BendMaster): 1,5 kg
Макс. грузоподъёмность: 15 kg
Мин. толщина листа: 0,5 mm
Макс. толщина листа: 6 mm
Вес BendMaster: 114 kg
Вес основной машины: 4200 kg
Габариты машины (Д x Ш x В): 5500 mm x 3870 mm x 2630 mm
Мин. высота цеха: 5500 mm

Характеристики / технические спецификации

• Модель: TruBend Cell 7000
• Сила прессования (пример 7036): 217 kN
• Рабочая/ходовая скорость: до 50 mm/s
• Макс. габариты детали (BendMaster): 500 x 380 mm
• Макс. вес детали: 1,5 kg
• Макс. грузоподъёмность: 15 kg
• Диапазон толщины листа: 0,5 – 6 mm
• Типичная занимаемая площадь (пример): 5500 x 3870 x 2630 mm
• Мин. высота цеха: ≈ 5500 mm
