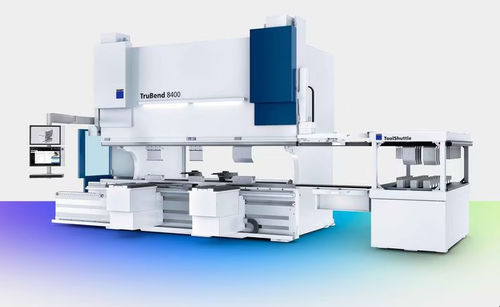

Гидравлический листогибочный пресс TruBend 8000

ЧПУроботизированныйтандем

Обзор
TruBend серия 8000 — крупноформатный гибочный пресс для гибки длинных, тяжёлых и сложных деталей. Серия представлена в нескольких вариантах по усилию и длине, включая надфундаментные, тандемные и подфундаментные исполнения для обеспечения больших длин гибки и высоких тоннаг при сохранении точности и эргономики оператора.

Ключевые преимущества

• Гибкая конфигурация: многочисленные опции настройки и автоматизации под производственные задачи.
• Возможности крупного формата: надфундаментные и тандемные варианты для высоких нагрузок и больших длин гибки.
• Высокие усилия: диапазон усилий примерно 2 300–10 000 кН в зависимости от модели.
• Удобство перемещения деталей: большая глубина горловины и опорные аксессуары упрощают загрузку крупных деталей.
• Поддержка инвестиций: сервисные и сервисно‑сопровождающие пакеты для долгосрочной эксплуатации.

Точность и измерение углов
Точность углов обеспечивается системами ACB Laser, ACB Wireless (датчиковые диски в верхнем инструменте), Operator Controlled Bending (OCB) и программным решением TCB (Thickness Controlled Bending), что сокращает доработки на толстых и больших деталях.

Опции для тяжёлых условий
Опции Heavy‑Duty включают вспомогательные элементы для гибки, опоры с бесступенчатой регулировкой высоты (до 300 kg), усиленные задние упоры, а также тандемные и подфундаментные исполнения для противодействия повышенным силам при гибке тяжёлых деталей и обеспечения эргономики.
Управление, автоматизация и ПО
Интуитивное управление через T‑8000 S Multi‑Touch с опциями MobileControl / MobileControl Pro. Возможна автоматизация: роботизированные решения (Starmatik), интеграция с хранилищами, центровочные станции, захваты, сменщики инструмента и станции повторного захвата. Программы TruTops Boost и TecZone Bend ускоряют программирование и генерацию NC‑кодов.

Основные элементы оборудования

• ACB Wireless — система измерения угла (датчиковые диски в верхнем инструменте)
• ACB Laser — оптическая бесконтактная система измерения углов
• Автоматическая бомбировка с шагом регулировки 250 mm
• До 6 осей заднего упора с ЧПУ; усиленные HD‑упоры с увеличенным ходом
• Перемещение нижнего инструмента для выполнения двух операций одним инструментом
• On‑Demand Drive для экономии энергии и снижения уровня шума
• LED‑подсветка рабочей зоны и опция ToolShuttle для хранения инструментов

Области применения

• Гибка крупногабаритных и тяжёлых деталей (длинные форматы, высокие тоннажи)
• Гибка длинных тонких деталей и глубоких вложений
• Станционарная и тандемная гибка для комбинированных длин до ≈16 м
• Heavy‑Duty‑гибка с эргономическими вспомогательными устройствами и HD‑опциями

Технические характеристики (примеры)

• Усилие пресса: примерно 2 300–10 000 кН (в зависимости от варианта)
• Длина гибки: примеры 3 230 мм / 4 420 мм / 6 120 мм / 7 050 мм / 8 050 мм
• Ширина между стойками: от ≈2 510 мм до ≈7 050 мм (в зависимости от модели)
• Макс. расстояние между балкой и столом: до 1 000 мм (у некоторых вариантов 820 мм)
• Полезная монтажная высота: типично ≈880 мм
• Глубина горловины: типично ≈620 мм (у некоторых вариантов 420 мм)
• Панель оператора: T‑8000 S Multi‑Touch
• Макс. скорость перемещения по оси Y (в работе): ≈8–10 мм/с
• Пример габаритов (TruBend 8230): Д ≈5 318 мм; Ш ≈2 830 мм; В ≈3 970 мм; масса ≈25 000 кг
