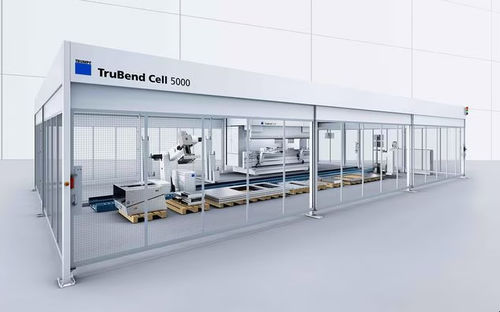

Гидравлический листогибочный пресс TruBend Cell 5000

с цифровым управлениемроботизированныйбольшого размера

Обзор
TruBend Cell 5000 — полностью автоматизированный гибочный комплекс для непрерывного производства и обработки смешанных партий деталей. Сочетает в себе гибочные прессы TruBend 5000 с модульной автоматикой (BendMaster 60 / 150), автоматической сменой инструмента (ToolMaster) и гибкими системами захвата для разных геометрий и масс изделий.

Ключевые характеристики

• Полностью автоматизированная гибочная ячейка для смешанных партий и непрерывного цикла производства
• Программирование: TecZone Bend быстро формирует предложения программ из 2D/3D данных и генерирует NC
• Смена инструмента: ToolMaster обеспечивает автоматическую подготовку инструментов под программу
• Захваты: вакуумные захваты (до 100 кг), механические захваты, регулируемые мультизахваты и поворотные захваты для мелких деталей
• Автоматика: варианты BendMaster 60 и BendMaster 150 для разных диапазонов деталей
• Измерение углов: ACB Laser и ACB Wireless для точных углов с первой детали
• Обработка листа: датчики листа для точного определения положения (без отдельной центровочной станции)
• Материалооборот: конвейерные ленты, паллетные конвейеры и интерфейс для AGV для интегрированной логистики
• Быстрая смена: автоматическая смена захватов и консоль смены для сокращения простоев

Применение
Предназначена для круглосуточного производства в подключённых производственных системах. Подходит для гибки вложенных и отдельных деталей, изготовления коробок и больших компонентов, а также для линий с частой сменой инструмента или захватов. Интерфейсы (Oseon / OPC UA) обеспечивают интеграцию в цифровые производственные процессы для мониторинга и управления транспортировочными заданиями.

Технические характеристики

• Прессовое усилие (диапазон серии): 1300 kN – 3200 kN
• Длина гибки (типичные варианты): 3 230 mm – 4 420 mm
• Ширина между стоями: 2 690 mm – 3 680 mm
• Полезная высота установки: 615 mm
• Глубина глотки (throat depth): 420 mm
• Скорость быстрого опускания: 200 mm/s
• Макс. скорость рабочей подачи по Y: 25 mm/s
• Макс. размер детали (в зависимости от конфигурации): до 3 000 mm x 1 500 mm
• Длина обрабатываемых профилей: до 2 500 mm – 4 000 mm (в зависимости от варианта)
• Макс. масса детали в автоматизации: до 100 kg (вакуум/захватная техника)
• Макс. грузоподъёмность BendMaster: 60 kg или 150 kg (в зависимости от модели)
• Минимальная толщина листа: 0,7 mm
• Длина траектории (поток материалов): 8 m – 16 m
• Макс. высота стопки заготовок: 700 mm
• Макс. высота стопки готовых деталей: 1 000 mm – 1 200 mm
• Вес BendMaster (примеры): 620 kg – 784 kg
• Масса базовой машины (примеры): прибл. 11 800 kg – 23 400 kg
• Типичные размеры TruBend (примеры): от 3 980 x 1 800 x 2 835 mm до 5 180 x 2 055 x 3 200 mm
