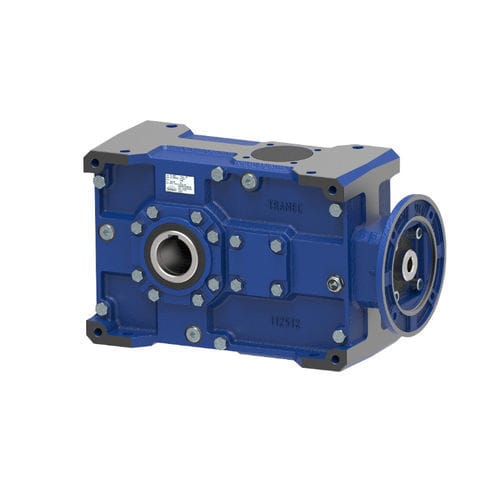

Редуктор с конической передачей T

коаксиальныйсо сплошным валом200-500 Nm

Обзор
Конические косозубые редукторы серии T предназначены для средне‑тяжёлых промышленных применений, требующих непрерывной работы и высоких крутящих моментов. Высокий КПД и широкий диапазон передаточных чисел делают их пригодными для конвейеров, смесителей, дробилок и других приводных механизмов.

Детали продукта

• Редукторы TRAMEC доступны в 10 размерах (двухступенчатые) и 9 размерах (трёхступенчатые)
• Мощность до 137,1 кВт
• Диапазон передаточных чисел: 8–630
• Диапазон крутящего момента (T2M): 110 – 11 850 Нм

Варианты ввода
Доступны конфигурации: выступающий входной вал, предварительно сконструированное моторное присоединение (корпус и муфта) и компактное предварительно сконструированное моторное присоединение (компактное присоединение исключено для размеров 56, 63 и 75).

Материалы и отделка
Материалы корпуса: алюминий для размеров 56, 63, 75; механическая литая сталь/чугун для 71, 90, 112, 140, 160, 180; сфероидный графитный чугун для 200 и 225. Внешняя отделка: окраска в цвет BLU RAL 5010, за исключением алюминиевых размеров 56, 63 и 75.

Аксессуары

• Выходной вал
• Набор для монтажа/демонтажа с полым выходным валом (кроме T56, T63, T71, T75)
• Полый выходной вал со Shrink‑диском
• Выходной фланец
• Реактивная опора (тяга)
• Набор защиты полого вала
• Устройство обратного хода (блокировщик)

Запасные части
Список запасных частей доступен в техническом каталоге «HELICAL AND BEVEL HELICAL GEARBOXES».

Инструменты и утилиты
3D‑конфигуратор: онлайн‑инструмент для генерации 3D CAD‑моделей требуемого изделия. Доступны каталоги для скачивания (EN/ES/FR и IT/EN/DE) для спиральных и конических спиральных редукторов.

Характеристики / Технические спецификации

• Серия: Серия T
• Мощность (макс): 137,1 кВт
• Диапазон передаточных чисел: 8 ÷ 630
• Диапазон крутящего момента (T2M): 110 – 11 850 Нм
• Доступные размеры: 56, 63, 71, 75, 90, 112, 140, 160, 180, 200, 225 (комбинации из 2 и 3 ступеней)
• Типы входа: выступающий вал, корпус‑муфта (колокол и муфта), компактное моторное присоединение (некоторые размеры исключены)
• Материалы корпуса: алюминий (56–63–75), механический чугун (71–180), сфероидный графитный чугун (200–225)
• Отделка: наружная окраска BLU RAL 5010 (кроме алюминиевых размеров)
• Доступные аксессуары: выходные валы, полые выходные валы, shrink‑диски, выходные фланцы, реактивные опоры, защитные комплекты, устройства защиты от обратного хода
