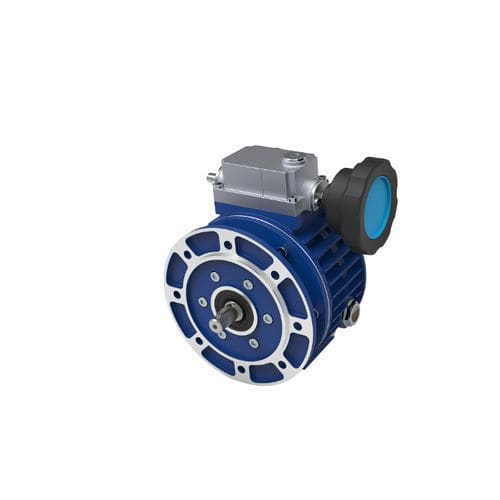

Механический вариатор с редуктором N

Механический вариатор построен на основе эпициклической передачи с переменным передаточным отношением. Двигатель вращает солнечные кольца (5-6), которые вращают сателлиты (8). Они, в свою очередь, контактируют с неподвижным внешним кольцом (7) и внешним подвижным кольцом (9). Спутники вращаются вокруг своих осей, одновременно приводя во вращение носитель спутников (выходной вал). Изменяя осевое положение подвижной внешней дорожки качения (9) через управляющий винт, кольцо шарикодержателя (14) и неподвижный кулачок (15), сателлиты вынуждены изменять свое радиальное положение поворота. Таким образом, изменяются диаметры качения и угловая скорость выходного вала. Если точка контакта качения наружных колец (7) (9) находится вблизи центра сателлитов (8), то выходная скорость уменьшается: выходной вал вращается медленнее, что увеличивает значение выходного крутящего момента. ДЕТАЛИ ИЗДЕЛИЯ - Механические вариаторы серии N типоразмеров 003, 005, 010, 020, 030 и 050 диапазона мощности от 0,25 кВт до 4 кВт изготавливаются из алюминия. - Диапазон изменения 1 - 6. - Алюминиевый корпус способствует снижению веса, что делает его более удобным для применения и транспортировки. - Закрытый входной фланец является неотъемлемой частью корпуса вариатора, что упрощает монтаж и исключает возможность утечки масла. - В стандартной комплектации поставляются соединения двигателя IEC B5. - Магнитный сапун поддерживает чистоту смазки и увеличивает интервалы технического обслуживания. - Работа в масляной ванне обеспечивает высокий КПД для бесшумной и безвибрационной работы. - Устройство может работать в обоих направлениях, входной и выходной валы вращаются в одном направлении. - Двойной удлиненный приводной вал обеспечивает легкую установку с обеих сторон.
