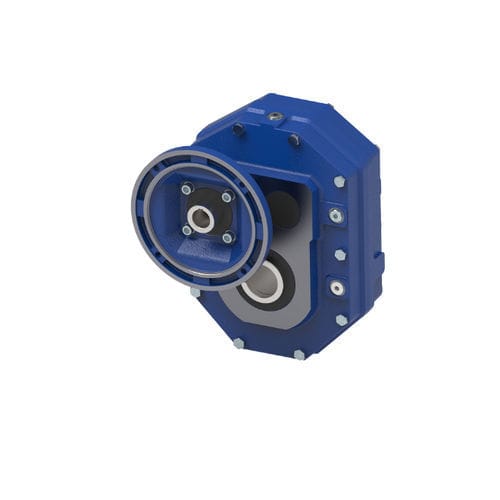

Редуктор с прямыми зубьями P

с винтовой зубчатой передачейкоаксиальныйс полым валом

Обзор
Редукторы осевого крепления P series — компактные косозубые редукторы, разработанные для минимизации занимаемой площади при обеспечении высокой эффективности передачи в различных промышленных применениях. Предназначены для прямого крепления на вал или для сопряжения с мотором через фланец по IEC, применимы на конвейерах, смесителях, упаковочных линиях и т.д.

Детали продукта

• Мощность до 90,2 кВт
• Диапазон отношения редукции: 5–63
• Диапазон крутящего момента (T2M): 170 – 4480 Нм
• Два типа входа: выступающий входной вал или компактное моторное соединение для электродвигателей с фланцем IEC
• Корпус из литого чугуна инженерного класса, с ребрами внутри и снаружи; единая камера смазки для улучшения теплоотвода и смазки внутренних компонентов
• Наружная окраска: синий RAL 5010
• Шестерни (косозубые/прямозубые) из 16CrNi4, 18NiCrMo5 или 20MnCr5 (UNI EN 10084), закаленные и цементированные
• Стандартный полый выходной вал из стали с различными диаметрами отверстий; возможно установить выходной фланец со стороны, противоположной входному валу; крепление через натяжитель или реактивную тягу; возможна установка стопорного устройства
• Доступные аксессуары: набор для монтажа/демонтажа выходного вала, полый выходной вал со стопорным кольцом, выходной фланец, реактивная тяга, комплект защиты полого вала, стопорное устройство
• Список запасных частей доступен в техническом каталоге HELICAL AND BEVEL HELICAL GEARBOXES (синяя обложка)

Конфигурация
Представлены две конфигурации входа (выступающий входной вал и моторное соединение). Схемы конфигурации показывают диапазоны крутящего момента и совместимые типы входов для облегчения подбора.

Области применения

• Автоматизация и упаковка
• Фармацевтическая промышленность
• Пищевая и напитковая промышленность
• Добыча мрамора и деревообработка
• Сельское хозяйство и животноводство
• Горнодобывающая промышленность
• Морские приложения
• Общие промышленные приводы
• Химическая и пластмассовая промышленность
• Мойки самообслуживания
• Сценическое оборудование для театров

Технические характеристики

• Серия: P series
• Макс. мощность: 90,2 кВт
• Передаточное отношение: 5 ÷ 63
• Диапазон крутящего момента (T2M): 170 - 4480 Нм
• Типы входа: выступающий входной вал или компактное моторное соединение для электродвигателей с фланцем IEC
• Материал корпуса: литой чугуний инженерного класса, с ребрами внутри и снаружи
• Материал шестерен: 16CrNi4 или 18NiCrMo5 или 20MnCr5 (UNI EN 10084), закаленные и цементированные
• Отделка: наружная покраска синий RAL 5010
• Выход: полый выходной вал из стали (различные диаметры отверстий); опционально — выходной фланец, стопорное кольцо, реактивная тяга, стопорное устройство
