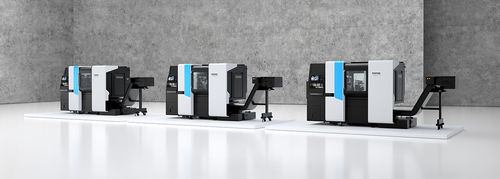

Токарный автомат ЧПУ Swiss XT

8 осейдля массового производствадля обработки прутков

Обзор
Серия Swiss XT — компактные станки с плавающей головкой, предназначенные для прецизионного точения с небольшой занимаемой площадью и настраиваемыми опциями осей и инструментов. Подходят для мульти-инструментальных операций, микромеханики и экономичного производства.

Основные преимущества

• Высокие обороты и мощность шпинделя для максимальной производительности
• Быстрая смена направляющей гильзы для сокращения времени переналадки
• Упрощённое программирование через систему управления TISIS
• Опциональная plug-and-play B-ось для расширения возможностей обработки
• Конфигурация с двойной кареткой для снижения циклового времени
• Доступный вариант ACB Plus для эффективного удаления стружки
• Взаимозаменяемые инструменты для снижения затрат на смену
• Разработано с акцентом на точность и устойчивую эксплуатацию
• Мульти-инструментальные операции для увеличения пропускной способности
• Режим длинной Z1 оси для удлинённых заготовок
• Продвинутые конфигурации двигателей для вращающихся инструментов

Описание
Swiss XT сочетает компактные габариты (3056 x 1440 x 2242 мм) с тремя независимыми инструментальными системами и множеством настраиваемых вариантов осей. Архитектура станка поддерживает точение, фрезерование и многокоординатные операции с помощью опционных модулей. Доступ к зоне обработки оптимизирован для эргономики оператора и обращения с деталями, при этом обеспечивается конкурентная по рынку структура затрат для производства прецизионных компонентов.

Технический обзор (варианты семейства)
Варианты: Swiss XT 16/8 | 26/8 | 32/8 | 16/9 | 26/9 | 32/9
Макс. диаметр прутка (мм): 16 | 25,4 | 32 (38 без направляющей гильзы)
Количество линейных осей: 8 | 8 | 8 | 9 | 9 | 9
Количество C-осей: 2 | 2 | 2 | 2 | 2 | 2
B-ось: Опционально | Опционально | Опционально | Опционально | Опционально | Опционально
Число независимых инструментальных систем: 3 | 3 | 3 | 3 | 3 | 3
Общее число позицій инструмента: 42 | 42 | 42 | 42 | 42 | 42
Позиции для вращающихся инструментов: 18 | 18 | 18 | 18 | 18 | 18

Применение и опции
Подходит для микромеханики, автомобильных компонентов, медицинских и стоматологических деталей, электроники и других отраслей, требующих прецизионного точения с плавающей головкой. Опции: B-ось, ACB Plus, конфигурация с двойной кареткой, модернизация моторов для вращающихся инструментов и длинный режим Z1 для удлинённых заготовок.

Технические характеристики

• Габариты: 3056 x 1440 x 2242 мм
• Три независимые инструментальные системы
• Переключаемая направляющая гильза для гибкости
• Опциональная plug-and-play B-ось
• Конфигурация с двойной кареткой доступна
• ACB Plus как опция для управления стружкой
• Взаимозаменяемые инструменты для снижения затрат на переналадку
• Режим длинной Z1 оси для увеличенной длины заготовок
• Поддержка мульти-инструментальных и вращающихся инструментов (18 позиций)
• Общее число позиций инструмента: 42
