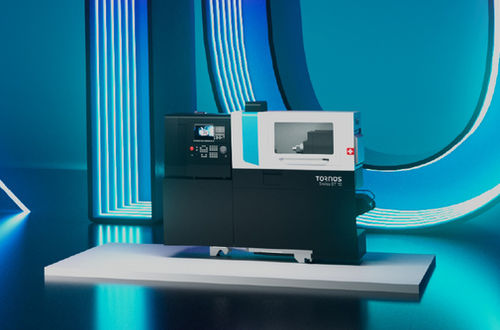

Токарный автомат ЧПУ Swiss DT series

для производства небольших деталейдля небольших деталейдля производственной линии

Обзор Swiss DT 7 и Swiss DT 10 — это токарные станки со скользящей головкой типа Swiss, предназначенные для прецизионного производства мелких деталей. Они сочетают компактную занимаемую площадь (≈на 25% меньше, чем у сопоставимых 6-осевых станков), модульные конфигурации и до 33 инструментов, что позволяет сокращать время обработки при сохранении повторяемой точности. Высокочастотные воздушные шпиндели и оптимизированная мощность приводов обеспечивают сокращение циклов и тонкое качество поверхности, применимо в электронике, автомобилестроении, медицинской и стоматологической промышленности и микроинженерии.

Ключевые преимущества

• Компактная занимаемая площадь для производственных ячеек с ограниченным пространством

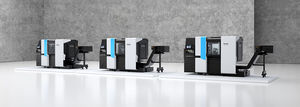

• Масштабируемые модульные конфигурации под требования процесса
• До 33 инструментов, из которых до 8 — вращающиеся, для многопроцессной обработки
• Примерно на 10% быстрее циклы по сравнению с предыдущим поколением
• Высокая повторяемость для стабильности от партии к партии

Медицина и стоматология

• Швейцарская точность для сложных медицинских и стоматологических геометрий
• Быстрые переналадки (≈сокращение времени наладки на 15%) для индивидуального или мелкосерийного производства
• Повторяемость, соответствующая требованиям хирургических деталей

Микромеханика

• Микронная точность для крошечных компонентов и узлов
• Вместимость 33 инструмента позволяет комбинированные операции точения, фрезерования и сверления
• Подходит для мелких зубчатых валов, микро-винтов и других миниатюрных деталей

Электроника

• Платформа, разработанная для прецизионных электронных компонентов и разъемов
• Высокочастотные шпиндели обеспечивают тонкие поверхности и строгие допуски
• Компактная конструкция легко интегрируется в современные производственные линии

Автомобильная промышленность

• Предназначен для массового производства мелких высокоточных деталей, таких как разъемы и втулки
• Высокая производительность при коротких циклах и повторяемой точности
• Модульные опции позволяют размещение оснастки, специфичное для процесса

Технические данные (краткая таблица) Swiss DT | | 7/6 | 10/6
Диаметр | | mm/in | 7 / 0.276 | 10 / 0.39
Стандартная длина заготовки с направляющей втулкой | | | 185 / 7.28 | 185 / 7.28
Максимальное число инструментов | | | 33 | 33
Максимальное число вращающихся инструментов | | | 8 | 8
Плаг-ин B ось | | | - | -
Мощность шпинделя (S1/S6) | kW/hp | | 4.0 (5.0) / 5.36 (6.70) | 4.0 (5.0) / 5.36 (6.70)
Мощность контршпинделя (S1/S6) | kW/hp | | 4.0 (5.0) / 5.36 (6.70) | 4.0 (5.0) / 5.36 (6.70)
Приводная направляющая втулка | | | No | No

Характеристики / технические спецификации

• Модели: Swiss DT 7 и Swiss DT 10 (серия Swiss DT)
• Диаметральная емкость: Swiss DT 7 = 7 mm (0.276 in); Swiss DT 10 = 10 mm (0.39 in)
• Стандартная длина заготовки с направляющей втулкой: 185 mm (7.28 in)
• Максимальное число инструментов: 33
• Максимальное число вращающихся инструментов: 8
• Плаг-ин B ось: не поставляется (-)
• Мощность шпинделя (S1/S6): 4.0 (5.0) kW / 5.36 (6.70) hp (основной и контршпиндель)
• Мощность контршпинделя (S1/S6): 4.0 (5.0) kW / 5.36 (6.70) hp
• Приводная направляющая втулка: Нет
• Вместимость до 33 инструментов для универсальных операций и до 8 вращающихся инструментов
• Высокочастотные воздушные шпиндели для тонкой обработки поверхности и прецизионной обработки
• Компактная занимаемая площадь (≈на 25% меньше, чем у сопоставимых 6-осевых машин)
• Разработаны для производства в сферах Электроника, Автомотив, Медицина & Стоматология и Микромеханика
