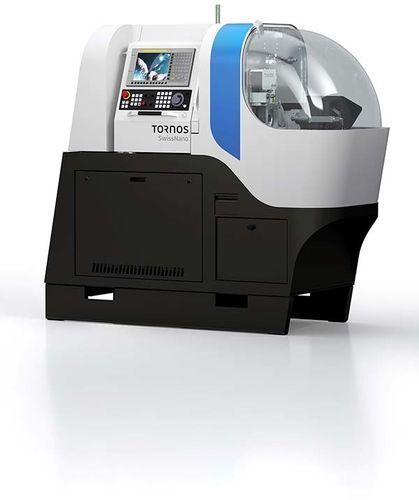

Токарный автомат ЧПУ SwissNano

6 осейдля производства небольших деталейдля небольших деталей

Обзор Разработан для микро‑ и нано‑точного производства деталей малого диаметра. Оптимизированная кинематика и тепловой баланс обеспечивают быструю стабилизацию и повторяемую точность. Поддерживает стержни диаметром до 10 мм и длину детали до 100 мм. Совместим с программным обеспечением Tornos Active Chip Breaker Plus для повышения автономии при работе.

Основные преимущества

• Высокая точность для часов и микроизделий
• Многофункциональная кинематика для точения, сверления, резки/обдирки и черновой/чистовой обработки
• Отличная доступность для быстрой наладки
• Поддержка фиксированной или вращающейся направляющей втулки либо работы без втулки
• Компактные габариты: 1,1 м спереди с подачей прутка; ширина станка 0,65 м

Описание продукта SwissNano спроектирован для изготовления очень маленьких деталей с высокими требованиями к чистоте поверхности и размерной точности. Кинематическая структура позволяет производить сложные детали часовых механизмов и другие микроизделия, сочетая операции точения и фрезерования с отличным качеством поверхности. Акцент на баланс и тепловой контроль обеспечивает быстрое достижение рабочей температуры и стабильные результаты в серийном производстве.

Варианты и ключевая таблица (по моделям)
SwissNano 4 — Максимальный диаметр (мм): 4 — Линейные оси: 6 — C‑оси: 2 — Независимые инструментальные системы: 2 — Общее число инструментальных позиций: 12 — Позиций для вращающихся инструментов: 4
SwissNano 7 — Максимальный диаметр (мм): 7 — Линейные оси: 6 — C‑оси: 2 — Независимые инструментальные системы: 2 — Общее число инструментальных позиций: 24 — Позиций для вращающихся инструментов: 10
SwissNano 10 — Максимальный диаметр (мм): 10 — Линейные оси: 6 — C‑оси: 2 — Независимые инструментальные системы: 2 — Общее число инструментальных позиций: 24 — Позиций для вращающихся инструментов: 10

Дополнительные технические и эксплуатационные замечания

• Кинематика сконструирована для микро‑компонентов с превосходной чистотой поверхности
• Уравновешенная конструкция и тепловой контроль для быстрой стабилизации
• Поддерживает заднюю обработку с до 2 приводными инструментами для увеличения сложности деталей
• Готовность к высокому давлению для работы в требовательных условиях по удалению стружки

Технические характеристики

• Серия / название: SwissNano
• Макс. диаметр прутка: до 10 мм (SwissNano 10)
• Макс. длина детали: до 100 мм
• Рост производительности: до 40% (по заявлению производителя)
• Число линейных осей: 6
• Число C‑осей: 2
• Независимые инструментальные системы: 2
• Общее число инструментальных позиций: 12 (модель 4) / 24 (модели 7 & 10)
• Позиции для вращающихся инструментов: 4 (модель 4) / 10 (модели 7 & 10)
• Опции направляющей втулки: фиксированная, вращающаяся или без втулки
• Габариты: 1,1 м спереди с подающим устройством; ширина 0,65 м
• Совместимость ПО: Tornos Active Chip Breaker Plus
