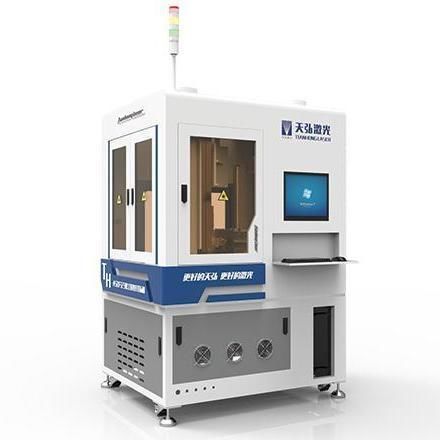

Система для маркировки лазер TH-FLCS series

лазер 3Dавтоматическаядля микроэлектронной промышленности

Описание продукта
Широко используется в мобильной связи, IoT-проектах, автомобильных IoT-компонентах, промышленности 4.0 и в медицинской отрасли для локальной активации и последующей металлизации 3D-пластиковых деталей с помощью LDS (Laser Direct Structuring). Система обеспечивает точную лазерную активацию и формирование рисунка на литых трехмерных пластиковых деталях для получения проводящих дорожек методом бесконтактного химического осаждения металла.

Основные идентификаторы

• Название товара: Пятиосная 3D-система маркировки (LDS)
• ID товара: 1475857223626936320

Особенности
Система использует платформу управления движением для направления лазера по траектории электронного контура и проецирования луча на трехмерные пластиковые изделия. Лазерная активация изменяет допированную поверхность пластика, обнажая атомы металла, которые служат посевным слоем для химического осаждения металла. В процессе осаждения активированные области наращивают металлический слой (поверхностная металлизация) толщиной примерно 5–10 μm, что позволяет формировать трехмерные цепи на изделии.

Технические характеристики (таблица)
Модель устройства: TH-FLCS30 | TH-FLCS50 | TH-FLCS100
Средняя выходная мощность лазера: 30W | 50W | 100W
Длина волны лазера: 1064 nm
Ширина импульса: 2—350 ns
Частота повторения лазера: 1 KHz—4000 KHz
Область гравировки: 100 mm × 100 mm × 40 mm (стандарт); 300 × 300 × 200 mm (опция)
Скорость линейной гравировки: ≤ 7000 mm/s
Минимальная ширина линии: 0.015 mm
Повторяемость: ≤ 0.005 mm
Точность модуля перемещения XYZ: ±0.01 mm
Потребляемая мощность машины: 1500 W
Требования к электропитанию: 220 V ±22 V / 50 Hz / 10 A
Габаритные размеры: 1150 mm × 1360 mm × 2000 mm
Масса: 750 Kg

Демонстрация образцов
Предоставляются изображения образцов и примеры маркировки, демонстрирующие типичные результаты работы Пятиосной 3D-системы маркировки (LDS). Свяжитесь для получения образцов файлов и параметров процесса.

Технические спецификации

• Модель: TH-FLCS30, TH-FLCS50, TH-FLCS100
• Средняя мощность лазера: 30W / 50W / 100W (в зависимости от модели)
• Длина волны: 1064 nm
• Ширина импульса: 2–350 ns
• Частота повторения: 1 KHz – 4000 KHz
• Область гравировки: 100 × 100 × 40 mm (стандарт); 300 × 300 × 200 mm (опция)
• Скорость линии: ≤ 7000 mm/s
• Минимальная ширина линии: 0.015 mm
• Повторяемость: ≤ 0.005 mm
• Точность перемещения XYZ: ±0.01 mm
• Потребление: 1500 W
• Электропитание: 220 V ±22 V / 50 Hz / 10 A
• Габариты: 1150 mm × 1360 mm × 2000 mm
• Масса: 750 Kg
