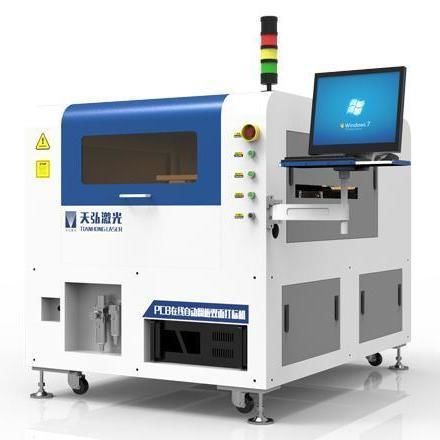

Appareil de marquage et codage волоконный лазер TH-PCB-M series

CO2-лазерУФ-лазердля печатной платы

Обзор продукта
Интеллектуальная система управления, разработанная для высокопроизводительной маркировки PCB с высокой точностью. Использует высокоскоростной цифровой галванометр и выбираемые лазерные источники (CO2, зеленый, UV, волокно) для быстрой и воспроизводимой маркировки, пригодной для непрерывного производства.

Основная информация

• Наименование товара: Fully Automatic Double-sided Laser Coding System For PCB
• ID товара: 1475857209341136896
• Мощность лазера (диапазон, указанный на странице): 3W-30W
• Формат обработки: 100mm*100mm (полевая линза опционально)

Особенности

• Интеллектуальное управление с автоматическим сканированием и функцией аварийной сигнализации; рассчитано на стабильную непрерывную работу и соответствие экологическим требованиям
• Высокоскоростной цифровой галванометр в сочетании с производительными лазерными источниками обеспечивает быструю и точную маркировку; возможна работа 24/7
• Программное обеспечение управления на базе Windows совместимо с CorelDRAW, AutoCAD и распространёнными графическими/текстовыми форматами (PLT, PCX, BMP, DXF); поддерживает шрифты SHX и TTF напрямую
• Оснащён PLC для передачи I/O сигналов с оборудованием заказчика для загрузки/выгрузки плат
• Поддерживает интеграцию с MES для трассируемости производства

Демонстрация образцов
На странице представлены образцы маркировки PCB, демонстрирующие типичное качество маркировки и читаемость кодов.

Технические характеристики

• Модели: TH-PCB-M10; TH-PCB-M6; TH-PCB-M3; TH-PCB-M5; TH-PCB-M20; TH-PCB-M30
• Лазерный источник: TH-PCB-M10: CO2; TH-PCB-M6: зелёный; TH-PCB-M3: UV; TH-PCB-M5: UV; TH-PCB-M20: волокно; TH-PCB-M30: волокно
• Верхний предел средней мощности лазера: TH-PCB-M10: 10W; TH-PCB-M6: 6W; TH-PCB-M3: 3W; TH-PCB-M5: 5W; TH-PCB-M20: 20W; TH-PCB-M30: 30W
• Скорость маркировки: ≤ 7000 mm/s (все модели)
• Точность повторной маркировки: ±0,01 mm (все модели)
• Максимальная область гравировки: 100 mm * 100 mm (полевая линза опционально) (все модели)
• Минимальная ширина линии: 0,1 mm (все модели)
• Применимые размеры PCB: мин. 50 mm * 50 mm; макс. 510 mm * 460 mm (все модели)
• Применимая толщина PCB: 0,8 mm - 5 mm (все модели)
• Допустимый вес PCB: ≤ 0,4 kg (все модели)
• Диапазон маркировки QR-кода: 1,5 mm * 1,5 mm - 10 mm * 10 mm (все модели)
• Примеры количества символов в QR-коде: 1.5×1.5 mm / 15; 2×2 mm / 25; 3×3 mm / 50; 5×5 mm / 100 (все модели)
• Выход годных отпечатков: 100% (все модели)
• Скорость перемещения по осям X/Y: 300 mm/s (все модели)
