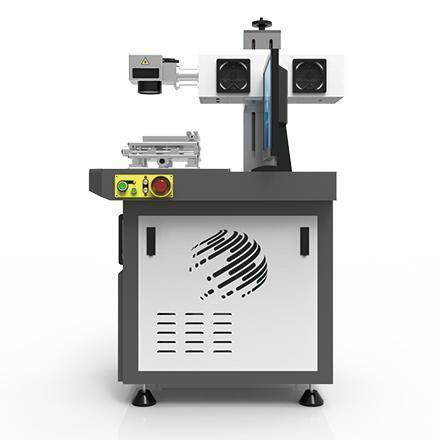

Маркировочная машина УФ-лазер TH-UVLMS series

стекладля кремниядля пластмасс

Описание продукта
Серия TH-UVLMS (355 нм) предназначена для высокоточной маркировки и микрообработки стекла, полимерных материалов и других оснований. Обеспечивает поверхностную маркировку, микро-сквозное сверление и удаление покрытий на металлических и неметаллических поверхностях. Типичные применения: маркировка упаковочных бутылок и коробок, гибкие печатные платы, scribing/cutting LCD/TFT, микрообработка отверстий на кремниевых подложках.

Особенности

• Ультрафиолетовый лазер 355 нм с высокой фотоэлектрической конверсией; выбор выходной мощности по модели (3–15 Вт при 50 кГц).
• Передовые аппаратные средства управления и интеллектуальное ПО для низкого энергопотребления, стабильной работы и высокоточного результата маркировки.
• Полный контроль с ПК и интуитивно понятным интерфейсом; совместимость с общим графическим и маркировочным ПО для удобного ввода узоров и управления заданиями.
• Ультратонкое пятно и точное качество луча, подходящее для электроники прецизионной обработки и микро-сверления специальных материалов.

Технические характеристики (таблица)
Модель устройства: TH-UVLMS3 / TH-UVLMS5 / TH-UVLMS8 / TH-UVLMS10 / TH-UVLMS15
Длина волны лазера: 355 нм
Мощность лазера: 3 Вт@50 кГц / 5 Вт@50 кГц / 8 Вт@50 кГц / 10 Вт@50 кГц / 15 Вт@50 кГц
Область маркировки: 100 × 100 мм (опция)
Минимальная высота символа: 0.15 мм
Скорость маркировки: ≤ 7000 мм/с
Повторяемость позиционирования: ±0.003 мм
Минимальная ширина линии: 0.01 мм (зависит от материала) @ F=160 мм
Качество пучка: ≤ 1.3
Частота повторения импульсов / энергия одного импульса (примерно): 30–150 кГц / ~100 μJ / 267 μJ / 250 μJ / >300 μJ
Общее энергопотребление (по моделям): 1000 Вт / 1000 Вт / 2500 Вт / 3000 Вт / 3000 Вт
Метод охлаждения (по моделям): воздушное охлаждение / водяное охлаждение / воздушное охлаждение / водяное охлаждение / водяное охлаждение

Образцы маркировки
Изображения образцов демонстрируют типичные результаты маркировки и примеры применения UV-лазерной маркировки на различных материалах.

Технические данные

• Наименование товара: УФ-лазерный маркировочный станок
• ID товара: 1475857206505787392
• Модель / Серия: TH-UVLMS series
• Длина волны лазера: 355 нм
• Доступные варианты мощности лазера: 3 Вт, 5 Вт, 8 Вт, 10 Вт, 15 Вт (указано при 50 кГц)
• Типичная область маркировки: 100 × 100 мм (опция)
• Минимальная высота символа (типично): 0.15 мм
• Максимальная скорость маркировки: ≤ 7000 мм/с
• Повторяемость позиционирования: ±0.003 мм
• Минимальная ширина линии (зависит от материала): 0.01 мм (тест @ F=160 мм)
• Качество пучка: ≤ 1.3
• Типичная частота импульсов: 30–150 кГц
• Примеры энергии одного импульса (зависят от модели): ≈100 μJ / 267 μJ / 250 μJ / >300 μJ
• Общее энергопотребление (зависит от модели): от 1000 Вт до 3000 Вт
• Охлаждение: воздушное или водяное в зависимости от модели/конфигурации
