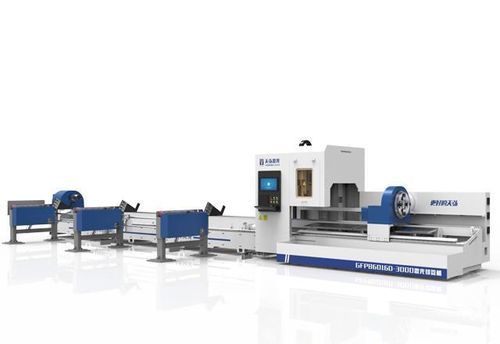

Лазерный станок для резки GFPB series

для нержавеющей сталидля трубконтролируемый PLC

Краткое описание продукта
Оборудование для автоматизированной лазерной резки круглых и квадратных труб, применяемое в отраслях: фитнес-оборудование, нефтепроводы, строительная техника, автомобилестроение и бытовая техника. Поддерживает обработку больших длин с автоматической подачей/выгрузкой и обеспечивает высокоточную резку тонкостенных и массивных труб.

Атрибуты

• Наименование товара: Лазерная труборезная машина с двумя патронами GFPB
• ID товара: 1475857171219107840

Особенности

• Управление с bus follow-up для повышения точности позиционирования при резке
• Полностью автоматическая система загрузки и выгрузки для снижения затрат на труд и повышения производительности
• Четырехкулачковый самоцентрирующийся патрон с патентованной конструкцией, исключающий раскачивание и повышающий точность на тонких трубах
• Передний патрон автоматически отводится и поднимается при выгрузке, длина заготовки при выгрузке не лимитируется
• Конфигурируемая система — обработка круглых труб Ø15–Ø320 (в зависимости от модели)
• Простая эксплуатация и обратная связь статуса в реальном времени для упорядоченного процесса производства

Технические характеристики (таблица)
model | GFPB6016D | GFPB6022D | GFPB6032D
Мощность лазера | 1000-4000W | 1000-4000W | 1000-4000W
Ход по X | 500 mm | 500 mm | 500 mm
Ход по Y | 6200 mm | 6200 mm | 6200 mm
Ход по Z | 200 mm | 200 mm | 200 mm
Диаметр проходного отверстия фиксированного патрона | φ165mm | φ225mm | φ325mm
Диапазон зажима трубы | φ10-φ160, □10-□110 | φ10-φ220, □10-□155 | φ10-φ320, □10-□225
Макс. масса зажимаемой трубы | ≤ 120KG | ≤ 170KG | ≤ 400KG
Скорость вращения патрона | 0-80 r/min | 0-70 r/min | 0-60 r/min
Макс. длина реза | 6000 mm (при >2000 mm с помощником по выгрузке) | 6000 mm (при >2000 mm с помощником по выгрузке) | 6000 mm (при >2000 mm с помощником по выгрузке)
Минимальный хвост | 70 mm | 80 mm | 90 mm
Минимальная входная длина | 2000 mm | 2000 mm | 2000 mm
Точность позиционирования XY | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
Повторная точность позиционирования XY | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
Точность реза | ±0.3 mm (без учета точности трубы, проверка на 1 mm нержавеющей стали) | ±0.3 mm (без учета точности трубы, проверка на 1 mm нержавеющей стали) | ±0.3 mm (без учета точности трубы, проверка на 1 mm нержавеющей стали)
Масса станка | Около 5000 kg | Около 5000 kg | Около 6000 kg
Габариты станка | 10767×1812×2408 mm (GFPB6016D / GFPB6022D); 10767×2050×2408 mm (GFPB6032D) (прибл.)
Рабочая среда | 0-40 ℃ | 0-40 ℃ | 0-40 ℃

Технические данные

• Серия: GFPB (модели: GFPB6016D, GFPB6022D, GFPB6032D)
• Диапазон мощности лазера: 1000–4000 W
• Ходы осей: X 500 mm, Y 6200 mm, Z 200 mm
• Диаметр проходного отверстия патрона: φ165 / φ225 / φ325 mm в зависимости от модели
• Диапазон зажима: φ10–φ160 (GFPB6016D), φ10–φ220 (GFPB6022D), φ10–φ320 (GFPB6032D); диапазоны для квадратных труб указаны выше
• Макс. зажимаемая масса: ≤120 kg / ≤170 kg / ≤400 kg (по модели)
• Скорость патрона: 0–80 / 0–70 / 0–60 r/min (по модели)
• Макс. длина реза: 6000 mm (при >2000 mm с помощью при выгрузке)
• Минимальная входная длина: 2000 mm; минимальный хвост: 70 / 80 / 90 mm
• Точность позиционирования (XY): ±0.03 mm/1000 mm; повторяемость: ±0.03 mm/1000 mm
• Точность реза: ±0.3 mm (условие теста: 1 mm нержавеющая сталь)
• Примерная масса и занимаемая площадь указаны в спецификациях; рабочая температура: 0–40 ℃
