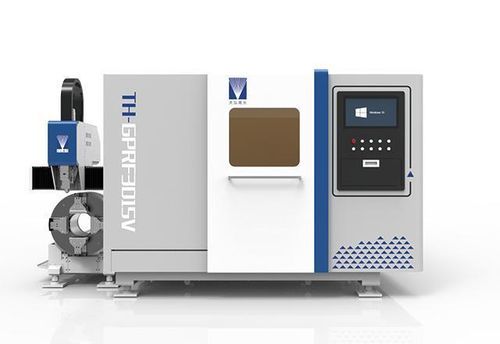

Лазерный станок для резки GPRF seriesволоконный лазердля алюминиядля нержавеющей стали
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- лазерный, волоконный лазер
- Обрабатываемый материал
- для алюминия, для нержавеющей стали, для углеродистой стали
- Обработываемое изделие
- для листа, для труб
- Тип управления
- с сервоприводом
- Конструкция
- с двойным столом, с поворотным столом
- Другие характеристики
- высокоточный, высокоскоростной, с серводвигателем, пневматический, с ручным управлением, реечный, комбинированный, со столом для обмена, с принудительной циркуляцией воздуха, обратное вращение
- Ход Х
2 450 mm
(96,46 in)- Ход Y
МАКС.: 6 000 mm
(236,22 in)МИН.: 3 000 mm
(118,11 in)- Ход Z
250 mm
(10 in)- Диаметр трубы
МАКС.: 160 mm
(6 in)МИН.: 8 mm
(0 in)- Мощность лазера
МАКС.: 3 000 W
МИН.: 1 000 W
- Повторяемость
0,03 mm
(0,0012 in)- Ускорение
9,81 m/s²
(32,19 ft/s²)- Габаритная длина
8 641 mm
(340 in)- Габаритная ширина
3 640 mm
(143 in)- Высота
2 293 mm
(90 in)- Вес
МАКС.: 11 000 kg
(24 250,85 lb)МИН.: 7 000 kg
(15 432,36 lb)- Грузоподъемность
МАКС.: 2 000 kg
(4 409,25 lb)МИН.: 1 200 kg
(2 645,55 lb)
Описание
Наименование продукта Интегрированный лазерный станок с двойным обменом для листов и труб
Обзор Резка и обработка металлических листов и труб. Подходит для авиационного алюминия, нержавеющей стали, низкоуглеродистой стали и других металлических материалов.
Особенности
Детали продукта
Технические характеристики
Обзор Резка и обработка металлических листов и труб. Подходит для авиационного алюминия, нержавеющей стали, низкоуглеродистой стали и других металлических материалов.
Особенности
- Гибкая передача волоконного лазера с компактной режущей головкой; без отражающей линзы, минимальное обслуживание и пренебрежимо малые потери передачи
- Высокая скорость резки, точность и производительность
- Уникальная технология воздушной резки для сокращения расхода воздуха и снижения эксплуатационных затрат
- Двухфункциональная конструкция: выполняет резку как листов, так и труб
- Возможность оснащения вращающимся приводным патроном или фиксированным вращающимся патроном для разных требований подачи и зажима
- Сервомоторы с прецизионным зубчатым рейчно-кареточным приводом для высокой скорости быстрого перемещения
Детали продукта
- Название товара: Double Exchange Tube Plate Integrated Laser Cutting Machine
- ID товара: 1475857269978189824
Технические характеристики
- Модель: GPRF3015; GPRF6020
- Мощность лазера: 1000-3000W (обе модели)
- Ход по X: 2450 mm (обе модели)
- Ход по Y1: GPRF3015 = 3000 mm (лист) / 6000 mm (труба); GPRF6020 = 6000 mm (лист) / 6000 mm (труба)
- Ход по Z: 250 mm (обе модели)
- Максимальное ускорение: 1,0 G (обе модели)
- Макс. скорость позиционирования по одной оси X/Y: 105 mm/min (обе модели)
- Макс. нагрузка на стол: GPRF3015 = 1,2 T; GPRF6020 = 2,0 T
- Масса станка: GPRF3015 = 7 T; GPRF6020 = 11 T
- Габариты станка: 8641 × 3640 × 2292.5 mm (по фактическому изделию) (обе модели)
- Диаметр проходного отверстия фиксированного патрона: φ165 mm (обе модели)
- Диапазон зажима труб: GPRF3015 = φ8–φ120, □8–□85; GPRF6020 = φ10–φ160, □10–□110
- Макс. зажимаемая масса трубы: ≤ 120 KG (обе модели)
- Минимальная вылетная длина: 260 mm (обе модели)
- Скорость холостого хода оси Y2: 80 m/min (обе модели)
- Скорость вращения патрона: 0–80 r/min (обе модели)
- Макс. ускорение патрона: 1,0 G (обе модели)
- Точность позиционирования оси Y2: ±0,03 mm/1000 mm (обе модели)
- Повторяющаяся точность позиционирования оси Y2: ±0,03 mm/1000 mm (обе модели)
- Повторяющаяся точность оси U: ≤ 7 угловых минут
- Привод патрона: ручной / пневматический опционально
- Nesting: опционально
- Рабочая температура станка: 0–40℃
