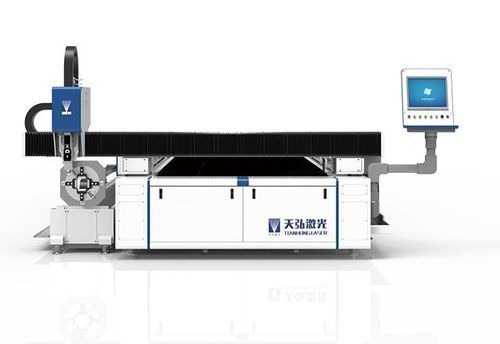

Станок для резки волоконный лазер GRF series

для алюминиядля нержавеющей сталидля углеродистой стали

Наименование продукта: Интегрированный лазерный станок для резки труб и листов на одной платформе
ID товара: 1475857253276471296

Описание: Станок для резки и обработки металлических листов и труб, включая авиационный алюминий, нержавеющую сталь и низкоуглеродистую сталь. Двойная функциональность позволяет выполнять резку плит и труб на одной платформе, применим для промышленного производства, конструкционных деталей и авиационных компонентов.

Особенности:

• Волоконный лазер с гибкой передачей и компактной режущей головкой; без отражающей линзы, минимальное текущее обслуживание
• Высокая скорость резки и точность для эффективного производства
• Технология резки воздухом снижает расход сжатого воздуха и эксплуатационные расходы
• Двойная функция: резка листов и резка труб в одном станке
• Опционально: вращающийся приводной патрон или фиксированный вращающийся патрон для разных методов подачи
• Сервомоторы с высокоточным рейково‑зубчатым приводом для быстрой холостой подачи

Технические характеристики (пример): модель: GRF3015 / GRF6020
Мощность лазера: 1000–3000 W
Ход по X: 2400 mm / 2850 mm
Ход по Y1: 3000 mm / 6000 mm
Ход по Z: 250 mm
Максимальное ускорение: 0.8G (оси); макс. ускорение патрона: 1.0G
Макс. скорость позиционирования по одной оси X/Y: 96 m/min
Макс. нагрузка рабочего стола: GRF3015: 1 T; GRF6020: 2 T
Масса станка: GRF3015: 3.9 T; GRF6020: 6.8 T
Габариты станка: GRF3015: 5150×2380×1840 mm; GRF6020: 6150×2380×1840 mm (по фактическому образцу)
Диаметр сквозного отверстия фиксированного патрона: φ165 mm
Диапазон зажима труб: φ8–φ120, □8–□85 / φ10–φ160, □10–□110
Макс. масса зажима трубы: ≤120 kg
Минимальная длина упора: 260 mm
Холостая скорость по Y2: 80 m/min
Скорость вращения патрона: 0–80 r/min
Макс. ускорение патрона: 1.0G
Точность позиционирования Y2: ±0.03 mm/1000 mm; повторная позиционируемость: ±0.03 mm/1000 mm
Повторная точность оси U: ≤7 arc minutes
Привод патрона: ручной / пневматический опционально
Nesting: опционально
Рабочая температура: 0–40 ℃

Технические характеристики:

• Серия / семейство моделей: серия GRF (пример: GRF3015, GRF6020)
• Диапазон мощности лазера: 1000–3000 W
• Рабочее пространство примеры: X до 2400 / 2850 mm; Y до 3000 / 6000 mm; Z 250 mm
• Макс. ускорение (оси): 0.8G; макс. ускорение патрона: 1.0G
• Точность позиционирования Y2 и воспроизводимость: ±0.03 mm на 1000 mm
• Скорость вращения патрона: 0–80 r/min; повторная точность оси U ≤7 arc minutes
• Диапазоны зажима: трубы до φ160 (в зависимости от модели); макс. масса зажима ≤120 kg
• Нагрузка стола и масса станка примеры: 1 T / 2 T; ~3.9 T / 6.8 T
• Габаритные примеры: 5150×2380×1840 mm или 6150×2380×1840 mm
• Диапазон рабочей температуры: 0–40 ℃
