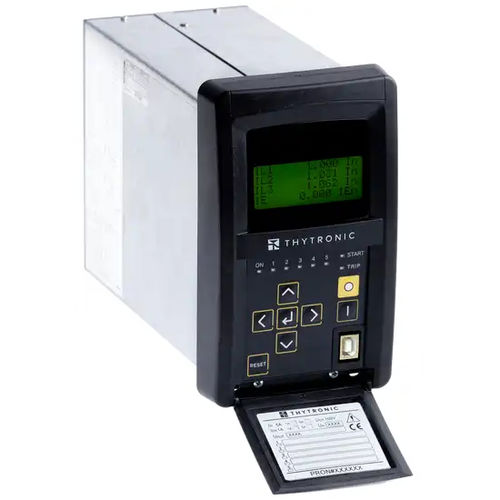

Защитное реле тока перегрузки NA30

для трансформаторас утопленным монтажомIEC

Реле типа NA30 обычно используется в радиальных сетях среднего напряжения в качестве защиты фидера или силового трансформатора: на длинных радиальных фидерах в незаземленных или заземленных системах с катушкой Петерсена и/или заземленных системах с высоким сопротивлением на стороне низкого напряжения параллельно соединенных трансформаторов с любым заземлением в качестве защиты от замыканий на землю параллельно соединенных генераторов или блока генератор-трансформатор на одной шине Реле соответствует требованиям CEI-016. СТАНДАРТНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ И УПРАВЛЕНИЯ - Трансформатор с тепловым изображением - Фазовый сверхток сторона H и сторона L - Максимальный остаточный сверхток - Остаточное перенапряжение - Направленный в землю сверхток - Отказ выключателя - Контроль ТТ - Контроль цепи отключения ДОПОЛНИТЕЛЬНАЯ КОНФИГУРАЦИЯ SW PACK - Тепловой с зондами Pt100 Предусмотрены две независимые группы настроек. Переключение между профилями может осуществляться с помощью MMI, двоичного входа и связи. В соответствии с конфигурацией оборудования, реле защиты NA30 может поставляться в различных корпусах в зависимости от требуемых вариантов монтажа (скрытый, выступающий монтаж, в стойке или с отдельной панелью оператора).
