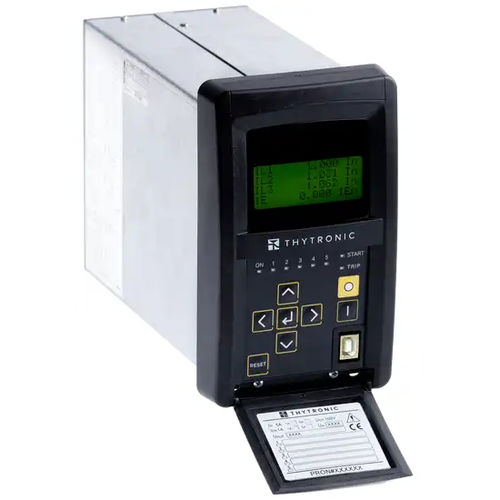

Защитное реле скачков напряжений NA60

недонапряжениеACдля фидера

Реле типа NA60 обычно используется в радиальных или сетчатых сетях среднего и низкого напряжения в качестве защиты фидера или силового трансформатора: на радиальных, кольцевых и параллельных фидерах любой длины в системах со сплошным заземлением, без заземления, с катушкой Петерсена и/или с заземленным сопротивлением на параллельно подключенных генераторах на одной шине Кроме того, функции понижения и повышения напряжения выполняются в качестве защиты или контроля напряжения. Реле NA60 может поставляться с цепями входного фазного тока, подходящими для традиционных ТТ и ТН или комбинированных устройств ThySensor. СТАНДАРТНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ И УПРАВЛЕНИЯ - Пониженное напряжение - Трансформатор с тепловым изображением - Перегрузка по фазному току сторона H и сторона L - Максимальный остаточный сверхток - Перенапряжение - Остаточное перенапряжение - Фазный направленный сверхток (вольтметрическое разрешение) - Направленный ток земли - Отказ выключателя - Контроль ТТ - Контроль ТН - Контроль цепи отключения ДОПОЛНИТЕЛЬНАЯ КОНФИГУРАЦИЯ SW PACK - Тепловой с зондами Pt100 - Три фазных токовых входа и один вход остаточного тока, с номинальными токами, независимо выбираемыми на 1 A или 5 Ath с помощью DIP-переключателей. - Три входа фазного напряжения с программируемыми номинальными напряжениями в диапазоне 50...130 В (UR =100 В) или 200...520 В (UR =400 В) и один вход остаточного напряжения с программируемым номинальным напряжением в диапазоне 50...130 В (UER =100 В). - Три фазных токовых входа, с номинальным током 630 A (первичный). - Один вход остаточного тока, с номинальным током 1 A или 5 A, независимо выбираемым с помощью DIP-переключателей. - Три входа фазного напряжения с номинальным напряжением 20/√3 кВ (первичный); остаточное напряжение получено путем векторного расчета мер фазных напряжений
