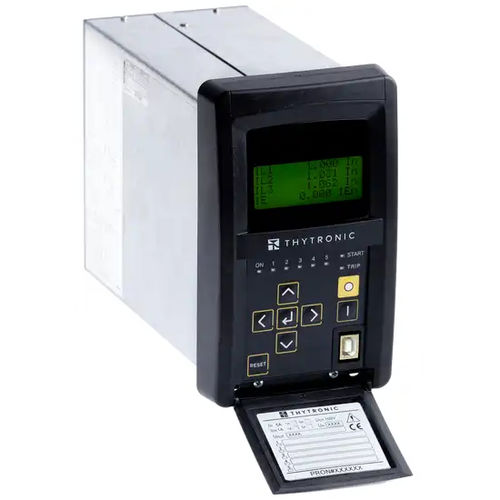

Защитное реле тока перегрузки NA10

сети отключенияACдля фидера

Реле типа NA10 обычно используется в радиальных сетях высокого, среднего и низкого напряжения в качестве защиты фидеров или силовых трансформаторов. В системах с твердым заземлением остаточная защита от сверхтоков может использоваться на фидерах любой длины, в то время как в незаземленных системах или системах с катушкой Петерсена и/или заземленным сопротивлением остаточная защита от сверхтоков может использоваться на фидерах небольшой длины, чтобы избежать нежелательных отключений из-за вклада емкостного тока фидера при внешнем замыкании на землю. Реле соответствует требованиям CEI 0-16. СТАНДАРТНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ И УПРАВЛЕНИЯ - Фазовый сверхток со стороны H и со стороны L - Максимальный остаточный сверхток - Автоматический реклоузер - Отказ выключателя - Контроль ТТ - Контроль цепи отключения ДОПОЛНИТЕЛЬНАЯ КОНФИГУРАЦИЯ SW PACK - Тепловой с зондами Pt100 Три входа фазного тока и один вход остаточного тока, с номинальным током, независимо выбираемым на 1 A или 5 A с помощью DIP-переключателей. Доступны два или пять двоичных входов с программируемым активным состоянием (активный-ON/активный-OFF) и программируемым таймером (активный в OFF/ON или переходы ON/OFF). С каждым входом может быть связано несколько предустановленных функций.
