МОБИЛЬНЫЙ МОСТ. ПРОПОРЦИОНАЛЬНЫЙ ПРЕССОВЫЙ ЗАЖИМ

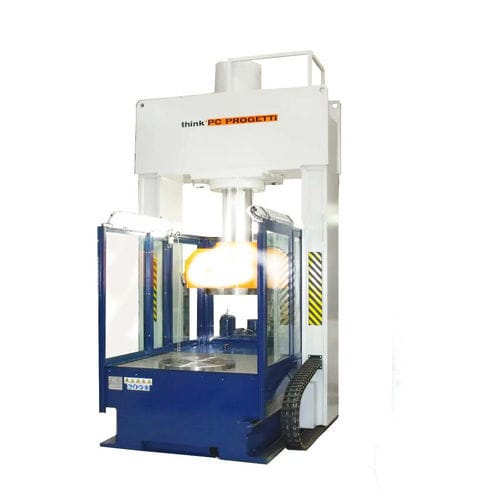

Вертикальный испытательный стенд с управляемым прессовым зажимом; усилие прессования автоматически регулируется в зависимости от давления воды внутри клапанов, а результирующая нагрузка снижается до минимальных значений.
Мобильный верхний боковой мост позволяет осуществлять вертикальную загрузку клапанов и иметь двойные рабочие стенды; пока первый работает, второй может быть подготовлен для установки следующих клапанов.
В подвале находится емкость для воды, а в качестве опции может быть установлена внешняя емкость для воды.
Использование открытого замка в качестве верхней боковой реактивной конструкции позволяет производить визуальный осмотр седел клапанов во время испытаний.
Установка имеет защиту из бронированного стекла с трех сторон в соответствии с EN1063.
Передняя сторона может быть закрыта мобильными горизонтальными раздвижными воротами (опция).
Верхняя боковая кромка оснащена быстроразъемным соединением (фото 2) для уплотнения плато, в комплект поставки также входит монтажный инструмент (фото 1).
Управление установкой осуществляется с помощью прижимного устройства SKA-100
РЕАКЦИОННОЕ УДЕРЖАНИЕ (см. таблицу рабочих пределов) : 650 ТОН (10% минимального зажатия пресса) (см. таблицу рабочих пределов)
Рабочие стойки : 1 (2 по запросу)
ДОПУСТИМЫЕ РАЗМЕРЫ : DN700/DN2000PN16/PN64
ДЛИНА МАКС: 1250 мм
ДЛИНА MIN : 200 мм
Внутреннее расстояние между колоннами : 1600 мм
Высота загрузки : 1000 мм
Шаг моста : 1300 мм
Емкость для воды в подвале: 220 литров (только для пролитой воды, не для хранения)
ДОПУСТИМЫЕ ЗАДЕЛКИ : RF, RJ
СТИЛЬ ЗАЖИМА: Тип 1 - пропорциональный зажим с прессом
КОНТРОЛЬ СИЛЫ ЗАЖИМА : Автоматический в интервале 10...100%, пропорционально гидростатическому давлению внутри испытываемого клапана.
РАЗМЕРЫ: 2350(Д) x 2900(П) x 4240(В)
---
