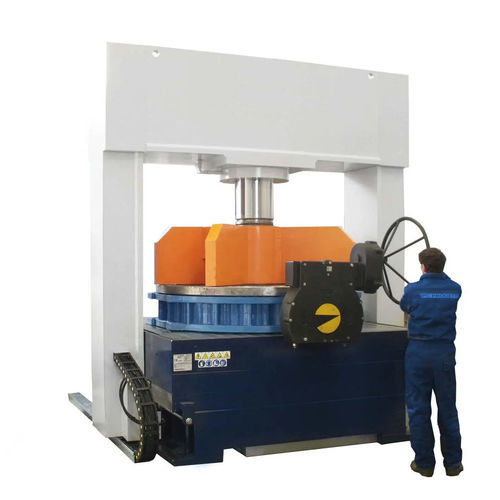

Вертикальный испытательный стенд с управляемым прессующим зажимом; усилие прессования автоматически регулируется в зависимости от давления воды внутри клапанов, а результирующая нагрузка снижается до минимальных значений.
Передвижной верхний боковой мост позволяет осуществлять вертикальную загрузку клапанов и иметь двойные рабочие стенды; пока первый работает, второй может быть подготовлен для установки следующих клапанов.
В подвале находится емкость для воды, а в качестве опции может быть установлена внешняя емкость для воды.
Использование открытого замка в качестве верхней боковой реактивной конструкции позволяет производить визуальный осмотр седел клапанов во время испытаний.
Управление установкой осуществляется с помощью салазок для опрессовки SKA-100
РЕАКЦИОННАЯ СИЛА (см. таблицу рабочих пределов): 650 ТОН (10% минимального зажатия пресса) (см. таблицу рабочих пределов)
Рабочие стойки: 1 (две по запросу)
ДОПУСТИМЫЕ РАЗМЕРЫ : DN700/DN2000PN16/PN64
ДЛИНА МАКС: 750 мм
ДЛИНА MIN : 250 мм
Внутреннее расстояние между колоннами : 2400 мм
Грузовая высота : 1000 мм
Шаг моста : 1600 мм
Емкость для воды в подвале: 220 литров (только для пролитой воды, не для хранения)
ДОПУСТИМЫЕ ЗАДЕЛКИ : RF, RJ
СТИЛЬ ЗАЖИМА: Тип 1 - пропорциональный зажим с прессом
КОНТРОЛЬ СИЛЫ ЗАЖИМА : Автоматический в интервале 10...100%, пропорционально гидростатическому давлению внутри испытываемого клапана.
ГАБАРИТЫ : 3100(L) x 3260(P) x 3500(H)
---
