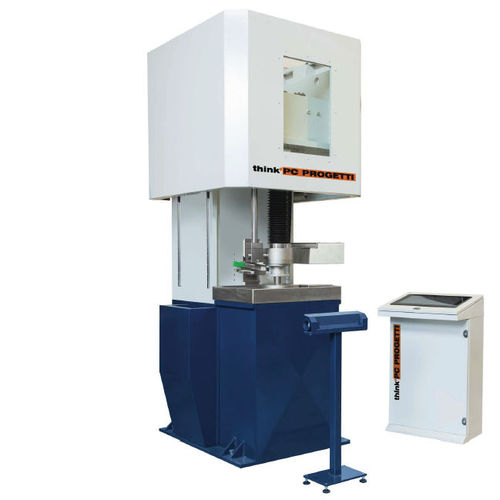

Испытательный стенд давление BV-CCV/20P

утечкиавтоматическийконтролируемый PLC

КОМБИНИРОВАННОЕ ЗАЖАТИЕ: ВНУТРЕННЕЕ РАДИАЛЬНОЕ УПЛОТНЕНИЕ + ПРОПОРЦИОНАЛЬНОЕ ПРЕССОВАНИЕ И АВТОМАТИЧЕСКИЙ ПРИВОД КЛАПАНА Полностью автоматический вертикальный испытательный стенд с управляемым прессовым зажимом; усилие прессования автоматически регулируется в зависимости от давления воды внутри клапанов, а результирующая нагрузка снижается до минимальных значений. Стенд оснащен гидравлическим приводом, позволяющим перемещать клапан на 90° в соответствии с последовательностью испытаний. Система определения утечек по перепаду давления с высоким разрешением используется для измерения утечек в соответствии с DIN 12266-1 для утечек газа. Мобильная загрузочная плита упрощает погрузочные операции. Подвижная вертикальная защита обеспечивает безопасность оператора в случае ударов по уплотнению. Электронный ПЛК управляет всеми операциями испытания, а оператор имеет сенсорный ЖК-монитор для настройки последовательности испытаний. РЕАКЦИОННОЕ УДЕРЖАНИЕ: 20 ТОНН (10% минимального зажима пресса) (см. таблицу рабочих пределов) ДЛИНА КЛАПАНА МАКС: 505 мм ДЛИНА КЛАПАНА MIN : 30 мм Высота загрузки : 900 мм ВОДОСНАБЖЕНИЕ: внешнее 220 литров ДОПУСТИМЫЕ ВАРИАНТЫ: BW, SW, RF, RJ СТИЛЬ ЗАЖИМА : Тип 3 - комбинированный УПРАВЛЕНИЕ СИЛОЙ ЗАЖИМА: Автоматическое в пределах 10...100% интервала, пропорционально гидростатическому давлению внутри испытываемого клапана. Регулирование усиления осуществляется оператором. ГИДРАВЛИЧЕСКОЕ ИСПЫТАНИЕ: H2O с маслом 5%, 3-40 бар (200 бар, 650 бар, по заказу) ПНЕВМАТИЧЕСКОЕ ТЕСТИРОВАНИЕ: 0,5-6 бар ПНЕВМАТИЧЕСКОЕ НАГРУЖЕНИЕ: 6,5 бар @ 1100 Нл/мин - сухой воздух без смазки ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ : 3PH + T, 400V@50Hz, 5KW РАЗМЕРЫ (МЕХ) : 1550(Д) x 1050(Г) x 2250(В)
