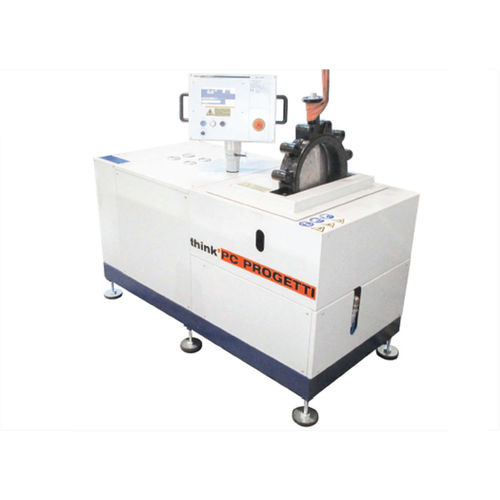

Горизонтальный испытательный стенд с пропорциональным прижимом. Усилие прижима автоматически устанавливается в зависимости от размера и класса клапана, а также пропорционально регулируется в зависимости от давления подъема при испытании.
Клапан вставляется в обтекатель, обеспечивающий максимальный уровень безопасности оператора, а в нижней части имеется автоматическая центрирующая "V"-образная опора, позволяющая оператору точно центрировать оси потока клапана на испытательном стенде.
Такая форма установки идеально подходит для испытаний клапанов BUTTERFLY. Компоненты испытательного процесса интегрированы в кольцевой обтекатель. Испытательный стенд управляется ПЛК и ЖК-дисплеем для автоматического проведения испытаний.
РЕАКЦИОННАЯ СИЛА: 90 ТОНН (см. таблицу рабочих пределов)
МАКСОВАЯ ДЛИНА: 100 мм
MIN LENGTH : 40 мм
MAX ДИАМЕТР ФЛАНЦА : 500 мм
ВЫСОТА ОСЕЙ ПОТОКА : 990 мм
Высота загрузки от земли : 650 литров
ДОПУСТИМЫЕ ВАРИАНТЫ ПОДКЛЮЧЕНИЯ : RF
СТИЛЬ ЗАЖИМА : Тип 1 - пропорциональный пресс
РАЗМЕРЫ : 1500 (Д) x 700 (П) x 1300 (В)
---
