Преобразователь протокола DAC7718

цифровойцифровой/аналоговыйDAC

Обзор
DAC7718 — энергоэффективный восьмиканальный 12-битный цифро-аналоговый преобразователь (DAC) с буферизованными выходами напряжения. При опорном напряжении 5 V выходы могут быть либо биполярными, либо униполярными в зависимости от питающих напряжений: биполярные ±15 V при двойных источниках ±15,5 V или униполярные 0 V…+30 V при источнике +30,5 V. При опорном 5,5 V диапазоны расширяются до ±16,5 V или 0 V…+33 V при соответствующих более высоких питающих напряжениях. Устройство калибровано на производстве для очень малых ошибок нуля и усиления и поддерживает системную калибровку. Диапазон выходов можно смещать с помощью регистра смещения DAC.

Функциональное описание

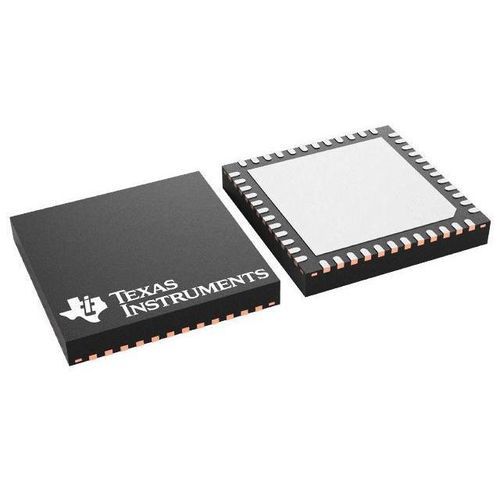

DAC7718 оснащён высокоскоростным последовательным интерфейсом SPI до 50 MHz, совместимым с логикой 1.8 V, 3 V и 5 V. Входные данные имеют двойной буфер. Асинхронный вход LDAC переносит данные из регистра данных в защёлку DAC. Асинхронный вход CLR устанавливает все восемь выходов в состояние AGND. Вывод мониторинга VMON подключает выбранные внутренние сигналы и два внешних входа через мультиплексор. Устройство совместимо по выводам и функциям с DAC8718 и DAC8218. Доступные корпуса: QFN-48 (7×7 мм), TQFP-64 (10×10 мм).

Ключевые характеристики

• 8 каналов, разрешение 12 бит
• Биполярные выходы: ±2 V…±16.5 V (в зависимости от VREF и питания)
• Униполярные выходы: 0 V…+33 V (в зависимости от VREF и питания)
• Низкое энергопотребление: ~14.4 mW/канал (биполярное условие)
• Относительная точность (INL): макс. 1 LSB
• Низкая ошибка нуля/полного масштаба: ±1 LSB макс.
• Гибкая системная калибровка (смещение и усиление на кристалле)
• Низкая энергия глитча: ~4 nV·s
• Время установления: 15 µs
• Вывод мониторинга каналов (VMON)
• Программируемое усиление ×4 / ×6 и программируемое смещение
• SPI до 50 MHz; совместимость с логикой 1.8 V / 3 V / 5 V

Применения

• Оборудование автоматических тестов и измерительная аппаратура
• ПЛК и управление промышленными процессами
• Связь и генерация сигналов

Оценка и разработка
Доступен оценочный модуль (DAC7718EVM) для проверки функциональности и производительности; наборы оценки включают плату оценки и GUI-программное обеспечение для стендовых испытаний и разработки.

Технические характеристики

• Разрешение: 12 бит
• Количество каналов: 8
• Интерфейс: SPI до 50 MHz (совместим 1.8 V / 3 V / 5 V)
• Тип выхода: буферизованные выходы напряжения
• Диапазон выходов: биполярный до ±16.5 V; униполярный до 0–+33 V (в зависимости от VREF и питания)
• INL (макс): 1 LSB
• Время установления: 15 µs
• Опорный источник: внешний (поддерживает 5 V или 5.5 V)
• Типичное энергопотребление: ~115 mW общая; ~14.4 mW/канал (биполярное условие)
• Энергия глитча: ~4 nV·s
• Температурный диапазон: −40 °C…+85 °C
