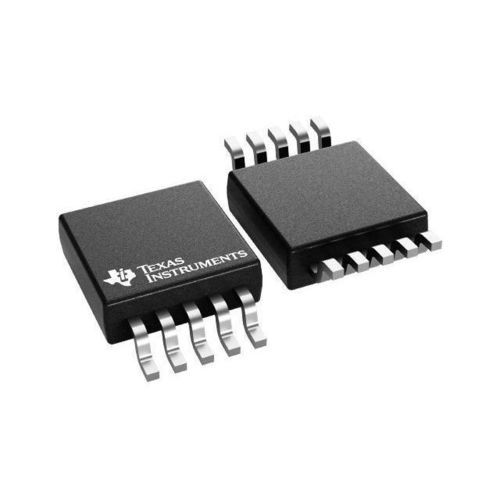

Аналоговый преобразователь сигнала DAC8562

двойной каналцифровой

Обзор DAC8562 — 16‑битный двухканальный цифрово‑аналоговый преобразователь (DAC) с буферизированным выходом напряжения и низким энергопотреблением, оснащённый внутренним опорным напряжением 2,5 В (типичная дрейф 4 ppm/°C). Внутренняя опора обеспечивает варианты полной шкалы 2,5 В или 5 В и может источать/глотать до 20 мA на выводе REFIN/REFOUT. Устройство монотонно, с высокой линейностью и крайне низкой энергией глитчей; поддерживает трёхпроводной последовательный интерфейс, совместимый с SPI/QSPI/Microwire/DSP, до 50 MHz.

Функциональное описание Семейство DACxx62 при включении устанавливается в нулевую шкалу до записи валидного кода (power-on reset в нулевую шкалу). Устройства имеют режимы низкого энергопотребления и power-down (типичный ток в power-down ~550 nA при 5 В) и доступны в компактных корпусах, что делает их подходящими для портативного и батарейного оборудования. Модели DACxx62 функционально взаимозаменяемы в рамках семейства.

Особенности

• Двухканальный, разрешение 16 бит
• Буферизированный выход напряжения (rail-to-rail буфер)
• Внутренняя опора 2,5 В (опция 2,5 В выхода или 5 В full-scale)
• Двунаправленный вывод опоры ext/int (REFIN/REFOUT)
• Очень малый глитч‑импульс: 0,1 nV·s (typ.)
• 50 MHz SPI со входами с триггером Шмитта (совместим с SPI/QSPI/Microwire/DSP)
• Функции LDAC и CLR для синхронного обновления и очистки
• Функция power-down с ультранизким током ожидания
• Широкий диапазон питания: 2,7 В — 5,5 В
• Power-on reset в нулевую шкалу (DACxx62)
• Корпуса: WSON-10 (3 mm × 3 mm) и VSSOP-10
• Температурный диапазон эксплуатации: –40°C до 125°C

Параметры Разрешение (бит) | 16
Число DAC‑каналов | 2
Тип интерфейса | SPI
Тип выхода | Буферизированное напряжение
Диапазон выходного напряжения (В) | 0 до 5.5
INL (макс) (±LSB) | 12
Время установления (µс) | 7
Тип опоры | Ext, Int
Архитектура | String
Особенности | DAC c возможностью источать/глотать ток
Скорость оцифровки/обновления (Msps) | 0.1
Потребляемая мощность (typ) (mW) | 0.5 (табличное) / ~4 mW typ при 5 В AVDD включая внутреннюю опору
Диапазон рабочих температур (°C) | -40 до 125
Тип продукта | Прецизионный DAC

Дополнительные технические примечания Внутренняя опора имеет типичную дрейфовую характеристику 4 ppm/°C (макс. 10 ppm/°C) и типичную начальную точность ±5 mV. Вывод REFIN/REFOUT может источать или глотать до 20 mA. Типичные значения потребления зависят от метода измерения; ток в power‑down может составлять ~550 nA при 5 В. Устройства DACxx62 спроектированы для минимизации переходных процессов между кодами и энергии глитчей, что делает их подходящими для прецизионных приложений с низкими помехами.

Технические характеристики

• Модель: DAC8562 (16‑бит, двухканальный)
• Разрешение: 16 бит
• Каналы: 2 (dual)
• Выход: Буферизированное напряжение, rail-to-rail буфер
• Диапазон выхода: 0 V до 5.5 V (поддерживает 2.5 V или 5 V full-scale)
• Опора: Внутренняя 2.5 V (4 ppm/°C typ.) или внешний вход опоры
• Точность опоры: ±5 mV начальная (внутренняя опора)
• Возможность источать/глотать опоры: до 20 mA
• Интерфейс: Совместим с SPI, до 50 MHz
• Глитч‑импульс: 0,1 nV·s (typ.)
• INL (макс): 12 ±LSB
• Время установления: 7 µs
• Питание: 2,7 V до 5,5 V
• Потребление: табличное typ 0,5 mW; системное typ ~4 mW при 5 V AVDD включая внутреннюю опору; поддерживает power‑down (~550 nA при 5 V)
• Температурный диапазон: –40°C до 125°C
• Корпуса: WSON-10 (3 mm × 3 mm) и VSSOP-10
