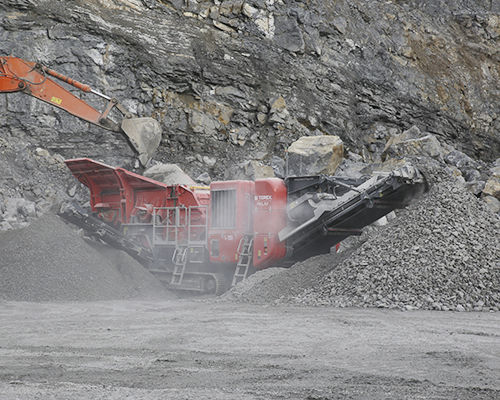

Ударная камнедробилка I-120

мобильнаяс дизельным двигателемс горизонтальной осью

Обзор
Дробилка удара I-120 второго поколения разработана для улучшения подачи материала и повышения производительности при работах в карьерах, горнодобывающей отрасли, переработке вторсырья и демонтаже. Машина оснащена проверенной ударной камерой Finlay CR038 с прямым приводом и современной электронной системой управления, что обеспечивает высокий коэффициент измельчения и стабильную форму продукта.

Ключевые характеристики

• Полностью гидравлическая система регулировки створок (apron) обеспечивает удобное и точное изменение настроек камеры.
• Прочный вибрационный питатель (VGF) с интегрированным прескрином удаляет мелкие частицы и сортирует материал байпаса для повторной обработки.
• Закруглённые углы износной пластины питателя минимизируют накопление материала в углах при работе со слипчивыми смесями.
• Бункер складывается и фиксируется гидравлически с уровня земли для более безопасной и быстрой установки/демонтажа на площадке.

Применение и опции

• Предназначена для первичного и вторичного дробления в карьерах и на рудниках.
• Конфигурации для переработки/демонтажа: поддоновый питатель (underpan feeder), автонастройка вторичной створки камеры, надленточный магнит, опция by-pass конвейера.
• Доступна телематика T-Link для дистанционного мониторинга и управления машиной.

Основные узлы

• Ударная камера: камера Finlay CR038, прямой привод через клиновые ремни, ротор Ø1033 мм × ширина 1100 мм, входная горловина приблизительно 1130 мм × 800 мм, гидравлическая регулировка створок.
• Главный конвейер: ширина ленты 1,1 м (44"), высота разгрузки ≈ 3,5 м, вместимость кучи ≈ 63,8 м³, гидравлическое опускание для транспортировки.
• Байпас-конвейер (опция): ширина ленты 650 мм (26"), максимальная высота разгрузки ≈ 2,5 м, вместимость ≈ 18,1 м³.
• Бункер / питатель VGF: объём 5 м³ стандартно (с удлинениями ≈ 8 м³), гидравлически складываемые удлинители и фиксация.
• Ходовая часть: ширина башмака 400 мм (16"), расстояние между звёздочками 3,243 м, способность подниматься на уклон до 30°.
• Магнитный сепаратор (опция): подвесной самоочищающийся overband-магнит (постоянный / двухполюсный варианты).

Технические характеристики

• Чистая мощность двигателя: Tier 3 - CAT 375 hp | Tier 4F / Stage IV - Scania 400 hp (аналоги в кВт: 280 кВт / 292 кВт).
• Размер ротора: Ø41" × 44" (Ø1033 мм × 1100 мм).
• Транспортный вес: ≈ 81,571 lbs (37,000 кг).
• Габариты при транспортировке: H 11'2" (3,4 м) × W 8'6" (2,6 м) × L 49'10" (15,2 м).
• Габариты в рабочем положении: H 13'0" (4,0 м) × W 18'9" (5,8 м) × L 48'10" (14,9 м).
