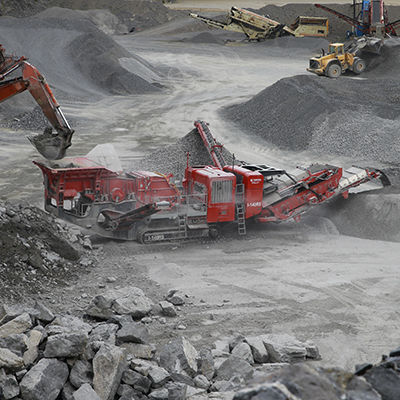

Ударная камнедробилка I-140RS

мобильнаяс дизельным двигателемвысокая производительность

Обзор продукта
Finlay I-140RS — дробилка ударного типа нового поколения, рассчитанная на применение в карьерах, горнодобывающей отрасли, при демонтаже и в переработке. Обновлённая компоновка и камера Finlay CR032 обеспечивают улучшенный материалопоток, высокий коэффициент измельчения и стабильную форму продукта. Машина оснащена быстросъёмным однодековым грохотом 4,8 м x 1,5 м для гибкой работы с рециркуляцией или без неё.

Общее описание
I-140RS сочетает в себе камеру Finlay CR032 с прямым приводом и современную электронную систему управления. При отсутствии необходимости рециркуляции полный комплект скрининга и рециркуляции можно быстро снять, что упрощает транспортировку и обслуживание. Высокая производительность, простота обслуживания и ориентированность на оператора делают машину подходящей для крупных производителей и подрядчиков по дроблению.

Ключевые характеристики

• Оптимизированный материалопоток: ширина компонентов увеличивается по ходу материала для снижения засоров и повышения пропускной способности.
• Гидравлическая регулировка плит для быстрой и точной настройки зазоров.
• Прочный вибрационный грохот‑питатель (VGF) с интегрированным предварительным грохотом для удаления пыли и подачи крупного материала на повторную переработку.
• Быстросъёмная система рециркуляции на борту с большим однодековым грохотом 4,8 м x 1,5 м.
• Рециркуляционный конвейер может поворачиваться для замкнутой рециркуляции или использоваться для штабелирования сверхнормативного продукта.

Стандартные бортовые системы и основные компоненты

• Бортовой однодековый грохот 4,8 м x 1,5 м (16’ x 5’) — быстросъёмный для применений без рециркуляции.
• Съёмный рециркуляционный участок (RS) — быстро удаляется при ненадобности.
• Прочный VGF с интегрированным предварительным грохотом.
• Основной конвейер по всей длине с ударными планками в зоне подачи; опциональный вибрационный питатель под дробилкой и износостойкие облицовки.
• Конвейер для тонких фракций: варианты лент и высоты выгрузки для эффективной отвальной укладки тонких фракций.
• Обходной (bypass) конвейер: гидравлически складывается для транспортировки; применяют для удаления тонких фракций или обходного материала.
• Рециркуляционный конвейер: ширина ленты 500 мм (20"); гидравлически поворачивается между режимами рециркуляции и укладки.
• Ударная камера: Finlay CR032 с прямым приводом и электронным управлением; ротор Ø1270 мм x 1220 мм (Ø50" x 48").
• T‑Link телематика: установлена в стандартной комплектации с бесплатной подпиской на данные на семь лет для дистанционного мониторинга и оптимизации парка.

Загрузки (доступны)

• Finlay-I140RS-Impact-Crusher (product brochure - English)
• Finlay-I140RS-Prallbrecher (product brochure - German)

Характеристики / Технические спецификации

• Чистая мощность двигателя: Tier 3 - Cat 540 hp | Tier 4F / Stage IV - Scania 500 hp (Tier 3 - Cat 403 kW | Tier 4F / Stage IV - Scania 364 kW)
• Размер ротора: Ø50" x 48" (Ø1270 мм x 1220 мм)
• Эксплуатационная масса: 159,394 lbs / 72,300 kg
• Габариты для транспортировки: Height 12'5" | Width 11'5" | Length 71'2" (приблизительно Height 3.8 m | Width 3.47 m | Length 21.7 m)
• Рабочие габариты: Height 19'2" | Width 26'9" | Length 70'7" (приблизительно Height 5.86 m | Width 8.17 m | Length 21.5 m)
• Бункер / питатель: фиксированный бункер с опциональными гидравлическими складывающимися и фиксирующими удлинителями; емкость VGF без удл. 6 m³, с удл. 9 m³; ширина сзади без удл. 2,17 m, с удл. 3,60 m
• Скрининг‑бокс (на борту, съёмный): размер деки 4,8 m x 1,52 m; гидравлический привод; угол 22°; скорость ≈ 950 rpm; общая площадь грохота 7,5 m²; секция RS быстро отсоединяема.
• Конвейер для тонких фракций: ширина ленты 1,4 m (55"); настраиваемые высоты выгрузки до ≈ 3.54 m (11'8").
• Основной конвейер: ширина ленты 1,3 m (52"); рабочий угол 22°; ударные планки в зоне подачи; полная длина для штабелирования.
• Обходной конвейер: ширина 0,8 m (32"); гидравлически складной для транспортировки; высота выгрузки ≈ 3.38 m (11'1").
• Рециркуляционный конвейер: ширина ленты 0,5 m (20"); гидравлическое вращение между режимами.
• Ротор ударной камеры: Ø1270 mm x 1220 mm; настройки плит: первичные макс 150 mm / мин 50 mm, вторичные макс 75 mm / мин 20 mm.
