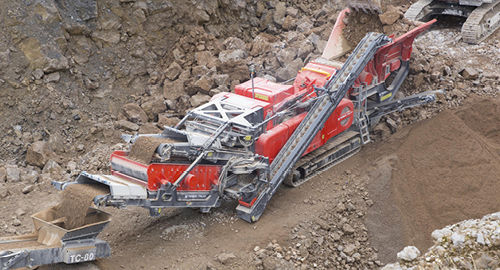

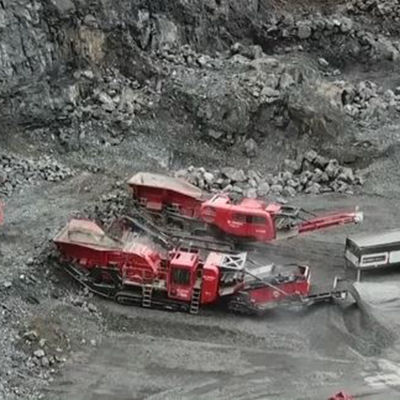

Камнедробилка с ударной гидравлической системой I-120RS

мобильнаягусеничная

Обзор Finlay I-120RS — дробилка удара с горизонтальным валом (HSI) нового поколения, разработанная для улучшения потока материала и производительности в карьерах, горной добыче, при сносе и переработке. Оснащена рабочей камерой Finlay CR038 с прямым приводом и продвинутой электронной системой управления, обеспечивающей высокие коэффициенты измельчения и стабильную форму продукта. Быстросъёмный бортовой двухъярусный грохот 3,66 м x 1,53 м обеспечивает гибкость просеивания и может быть снят при отсутствии необходимости рециркуляции.

Ключевые особенности

• Улучшенный поток материала за счёт постепенного увеличения ширины компонентов по ходу материала.
• Полностью гидравлическая регулировка апронов для быстрой и точной настройки.
• Усиленный вибропитатель (VGF) с интегрированным предпитанием для удаления тонких фракций и направления отбракованного материала на повторную обработку.
• Быстросъёмная система рециркуляции на борту с большим двухъярусным грохотом 3,66 м x 1,53 м.
• Рециркуляционный конвейер может поворачиваться для работы в замкнутом цикле или использоваться для штабелирования крупного продукта.

Детали компонентов

• Главный конвейер: ширина ленты 1,1 м (44”); высота разгрузки 3,5 м (11’5”); гидравлическое опускание для транспортировки; стандартная полная длина ленты.
• Рабочая камера: Finlay CR038; диаметр ротора Ø1033 мм (41”), ширина ротора 1100 мм (44”); вход 1130 мм x 800 мм (45” x 32”); прямой привод через клиновые ремни; гидравлическая защита камеры.
• Бункер / питатель: стандартный объём 5 м³ (6,5 yd³); с удлинениями до 8 м³ (10,4 yd³); ширина задней подачи ~4 м (13’1”) с гидравлическими складными удлинителями.
• Обводной (байпас) конвейер: ширина ленты 650 мм (26”); максимальная высота разгрузки ~2,5 м; объём штабеля ~18,1 м³.
• Рециркуляционный конвейер: ширина 500 мм (20”); гидравлически поворачиваемый между режимами рециркуляции и штабелирования.
• Конвейер для тонкой фракции: ширина 1,4 м (55”); высота разгрузки ~3,0 м (9’10”).
• Грохот: оба уровня 3,66 м x 1,53 м; гидравлический привод с усиленными подшипниками; грохот опускается для замены сетки и обслуживания; система RS быстросъёмная.
• T-Link телематика: аппаратное и программное обеспечение телематики установлены в стандартной комплектации (условия подписки на данные зависят от конфигурации).

Технические характеристики

• Модель: I-120RS
• Тип: ударная дробилка с горизонтальным валом (HSI)
• Рабочая камера: Finlay CR038
• Диаметр ротора: Ø1033 мм (41”)
• Ширина ротора: 1100 мм (44”)
• Входное отверстие: 1130 мм x 800 мм (45” x 32”)
• Привод: прямой привод через клиновые ремни
• Регулировка апрона: полностью гидравлическая
• Ёмкость питателя (VGF): 5 м³ стандарт; до 8 м³ с удлинениями
• Главный конвейер: ширина 1,1 м (44”); высота разгрузки 3,5 м
• Байпас-конвейер: 650 мм (26”); объём штабеля ~18,1 м³
• Рециркуляционный конвейер: 500 мм (20”); гидравлически поворачиваемый
• Конвейер тонкой фракции: 1,4 м (55”); высота разгрузки ~3,0 м
• Онбордный грохот: двухъярусный 3,66 м x 1,53 м, съёмный
• Применение: карьеры, горная добыча, демонтаж, переработка и производство мелкого заполнителя
