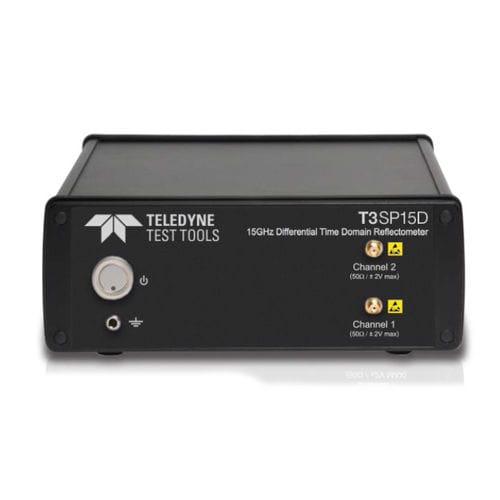

Рефлектометр TDR T3SP series
временный

рефлектометр TDR
рефлектометр TDR
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Спецификации
TDR, временный

Описание

Teledyne Test Tools T3SP15D стимулирует ИУ истинными дифференциальными сигналами. T3SP15D обеспечивает быстрое время нарастания 35 пс для пространственного разрешения импеданса (в FR4) 3 мм при длине ИУ до 40 метров и частоте повторения TDR до 10 МГц и использует те же стандарты калибровки открытой короткой нагрузки (OSLT), что и векторные анализаторы сетей. Благодаря малым габаритам, небольшому весу и дополнительным встроенным батареям эти приборы могут использоваться в любых испытательных лабораториях и в полевых условиях по доступной цене. Основные характеристики -Настоящий дифференциальный TDR с пространственным разрешением <3 мм -Малый форм-фактор и питание от батареи -Параметры до 15 ГГц -35 пс время нарастания -До 50 000 точек в памяти -Тестирование новых стандартов последовательной передачи данных Истинно-дифференциальные рефлектометры временной области (TDR) Большинство современных высокоскоростных конструкций реализуются с дифференциальными линиями передачи. Использование истинно дифференциального TDR упрощает настройку для измерения целостности сигнала в таких конструкциях. В некоторых сценариях подключение заземления может быть затруднено или недоступно, если необходимо измерить неэкранированные кабели витой пары. В большинстве случаев при проведении измерений с помощью истинно дифференциального TDR подключение заземления не требуется, что дает возможность использовать TDR-зонды без подключения заземления. Быстрая скорость повторения TDR С частотой повторения до 10 МГц приборы серии T3SP более чем в 300 раз быстрее обычных приборов TDR, основанных на дискретизации. Для достижения максимально возможного динамического диапазона приборам TDR необходимо получить и усреднить сотни осциллограмм. Более высокая частота дискретизации обеспечивает более быстрые и точные результаты измерений.

---

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги Teledyne LeCroy Europe
