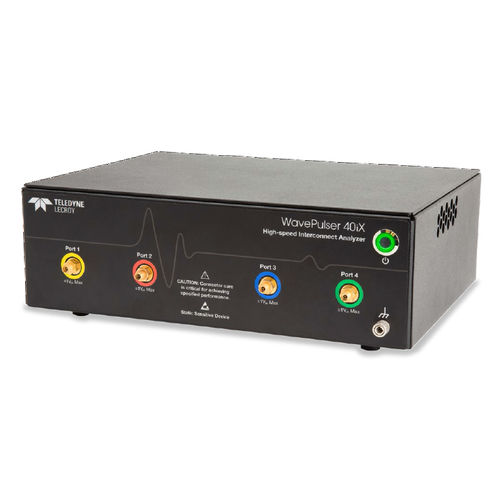

Анализатор сигнала WavePulser 40iX series

для электросетидля испытанийчастотной характеристики

WavePulser 40iX - это идеальный единый измерительный инструмент для разработчиков высокоскоростного оборудования и инженеров по тестированию. Сочетание S-параметров (частотная область) и профилей импеданса (временная область) в одном приборе с глубоким набором инструментов обеспечивает непревзойденное понимание характеристик высокоскоростных межсоединений. Ключевые особенности -S-параметры от постоянного тока до 40 ГГц, односторонние и смешанные -Профиль импеданса с разрешением <1 мм, дифференциальный и общий мод -Внутренняя автоматическая калибровка OSLT -Подключается к USB, маленький, легкий -Гибкое отображение результатов измерений -Устранение эффектов от приспособлений, разъемов и кабелей -Эмуляция глазковых диаграмм с эквализацией CTLE, DFE и FFE -Расширенный анализ джиттера S-параметры Полная частотная характеризация с диапазоном частот от постоянного тока до 40 ГГц и поддержкой односторонних и смешанных S-параметров. Встроенная автоматическая внутренняя калибровка выполняется быстро и легко. Комплект для калибровки OLST, поставляемый в комплекте с WavePulser-40iX-BUNDLE, позволяет перемещать опорную плоскость измерения по мере необходимости. Профиль импеданса Точное определение местоположения ухудшений с пространственным разрешением <1 мм и поддержкой профилей импеданса как дифференциального, так и общего мода. Возможности TDR и TDT обеспечивают полный охват как отраженных, так и переданных откликов. Глубокий набор инструментов Измерения WavePulser 40iX готовы к моделированию благодаря стандартному набору инструментов для глубокого моделирования, де-эмбеддинга и временной синхронизации. Встроенный дисплей глазковой диаграммы также позволяет проводить эквализационную эмуляцию. Расширенный анализ джиттера позволяет измерять общий (Tj), случайный (Rj) и детерминированный (Dj) джиттер с разложением Dj на составные части и различными видами джиттера.
