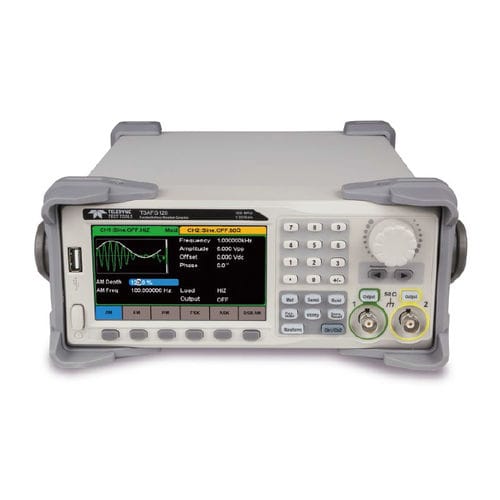

Генератор произвольный формы волны T3AFG series

функцийцифровойаналоговый

В новых генераторах функций и сигналов произвольной формы серии T3AFG компании Teledyne Test Tools используется передовая технология цифрового синтеза частоты (DDS) для получения высококачественных сигналов стандартных функций и сигналов произвольной формы. Они также обеспечивают широкий спектр функций аналоговой и цифровой модуляции. Серия генераторов сигналов произвольной формы T3AFG включает модели с полосой пропускания до 500 МГц, частотой дискретизации 2,4 Гса/с, разрешением 16 бит по вертикали и объемом данных 20 Мп. Для поддержки генерации сложных сигналов предусмотрены общие аналоговые и цифровые модуляции, развертка и серийная рассылка. Серия T3AFG также обеспечивает истинные двойные каналы с внутренней комбинацией форм сигнала, гибким управлением фазой/каналом и копированием/сопряжением/трекингом между каналами. Эти функции позволяют генераторам сигналов произвольной формы Teledyne Test Tools обеспечивать разнообразные сигналы с высокой точностью и низким джиттером, удовлетворяя растущим требованиям сложных и интенсивных приложений. Ключевые характеристики Доступны модели с частотами 30, 40, 60, 80, 120, 200, 350 и 500 МГц. Все модели имеют 2 канала. Максимальная частота дискретизации 150 Мса/с (30 МГц и 60 МГц) 1,2 Гса/с (40 МГц, 80 МГц, 120 МГц) и 2,4 Гса/с (модели 200 МГц, 350 МГц и 500 МГц). Вертикальное разрешение до 16 бит (14 бит в моделях с частотой 30 и 60 МГц). Все модели оснащены 4,3-дюймовыми сенсорными экранами. Доступны отличные аналоговые и цифровые виды модуляции (AM, DSB-AM, FM, PM, PSK, FSK, ASK и PWM). Основные характеристики и функции моделей T3AGF30 и T3AFG60 T3AFG30 и T3AFG60 - это серия двухканальных генераторов функций и сигналов произвольной формы с максимальной полосой пропускания до 60 МГц, частотой дискретизации 150 Мса/с и 14-битным вертикальным разрешением.
