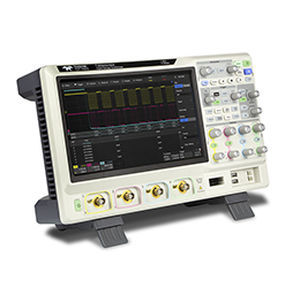

Аналоговый осциллограф T3DSO3000 series

настольный4 каналас высоким разрешением

Новые осциллографы Teledyne Test Tools T3DSO3000 представляют собой четырехканальные модели с аналоговой полосой пропускания от 200 МГц до 1 ГГц. Каждая модель имеет максимальную частоту дискретизации 5 ГСА/с и максимальную глубину памяти 250 Мпт в полуканальном режиме. Все модели включают в себя два АЦП с частотой дискретизации 5 ГСА/с и два модуля памяти по 250 Мпт. Когда все каналы включены, каждый канал имеет частоту дискретизации 2,5 GSa/s и стандартную длину записи 125 Mpts. Если активен только один канал на АЦП, максимальная частота дискретизации составляет 5 GSa/s, а максимальная длина записи - 250 Mpts. Для простоты использования наиболее часто используемые функции доступны с помощью удобной передней панели. Основные характеристики -Полосы пропускания 200 МГц, 350 МГц, 500 МГц и 1 ГГц. -Скорость выборки до 5 GS/s. -Длинная память - до 125 Mpts/Ch (250 Mpts interleaved). -10,1-дюймовый емкостный цветной сенсорный TFT-LCD экран (1024 x 600). -Включает декодеры последовательной шины для I2 C, SPI, UART, CAN, LIN, CAN FD, I2 S, MIL-STD-1553B, FlexRay, SENT и Manchester. -Включает построение графиков Боде от 10 Гц до 25 МГц с помощью генератора произвольных сигналов T3DSO1000-FGMOD-A или измерения графиков Боде от 10 Гц до 120 МГц с помощью генератора произвольных функций T3AFG120. -Приложение для анализа мощности входит в стандартную комплектацию, измеряет качество мощности, гармоники тока, пусковой ток, потери при переключении, скорость нарастания, модуляцию, пульсации на выходе, включение/выключение, переходные характеристики, PSRR, эффективность. -Опциональный MSO - 16 цифровых каналов. Это добавляет отладку смешанных сигналов в осциллографы серии T3DSO3000. -Опциональный генератор сигналов с частотой 25 МГц. 6 типов осциллограмм (синусоидальная, квадратная, рамповая, импульсная, постоянного тока, шумовая) и 45 произвольных осциллограмм. (Опция T3DSO1000-FGMOD-A)
