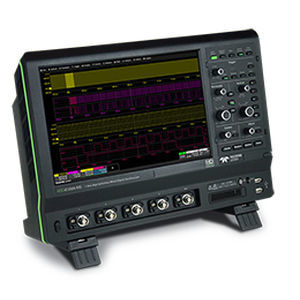

Осциллографы HDO4000A имеют 4 аналоговых входных канала, 12-битное разрешение с использованием технологии высокой четкости Teledyne LeCroy HD4096, пропускную способность до 1 ГГц и компактный форм-фактор с большим 12,1" сенсорным дисплеем. Они идеально подходят для отладки и устранения неисправностей в силовой электронике, цифрового управления питанием или анализа целостности питания, автомобильных электронных системах, а также глубоко встраиваемых или мехатронных конструкциях.
Основные характеристики
-4 входных канала
-16 цифровых каналов (с моделями -MS)
-Разрешение 12-битного АЦП, до 15 бит с повышенным разрешением
-До 10 ОО/с с расширенной частотой выборки
Полосы пропускания -200 МГц, 350 МГц, 500 МГц и 1 ГГц
-±Применяемое смещение ± ±10 В с высоким коэффициентом усиления
-Длинная память - до 50 Мпт/ч
-MAUI с пользовательским интерфейсом OneTouch
-Исключительные инструменты последовательной передачи данных
-Мощный, глубокий набор инструментов
Технология высокой четкости HD4096
Позволяет захватывать и отображать сигналы с разрешением в 16 раз большим, чем у других осциллографов. Захваченные и отображаемые формы волны более чистые и четкие. Детали сигнала, часто теряемые в шуме на других осциллографах, хорошо видны и легко различаются с HD4096. HD4096 позволяет осциллографам обеспечивать непревзойденную точность измерений для улучшения отладки и анализа.
Огромный диапазон прикладных смещений
ЦАП с 16-битным смещением допускает смещение ±10 В при 20 мВ/разделение, ±4 В при 5 мВ/разделение и удивительное ±1,6 В при максимальной чувствительности (1 мВ/разделение). Такие большие прикладные смещения (в сочетании с 12 битами) облегчают получение и просмотр небольших изменений сигнала (например, пульсаций, шума, переходных помех) на сигналах постоянного тока или датчиков. Они также обеспечивают расширенный диапазон смещения для многих высоковольтных зондов Teledyne LeCroy.
---
